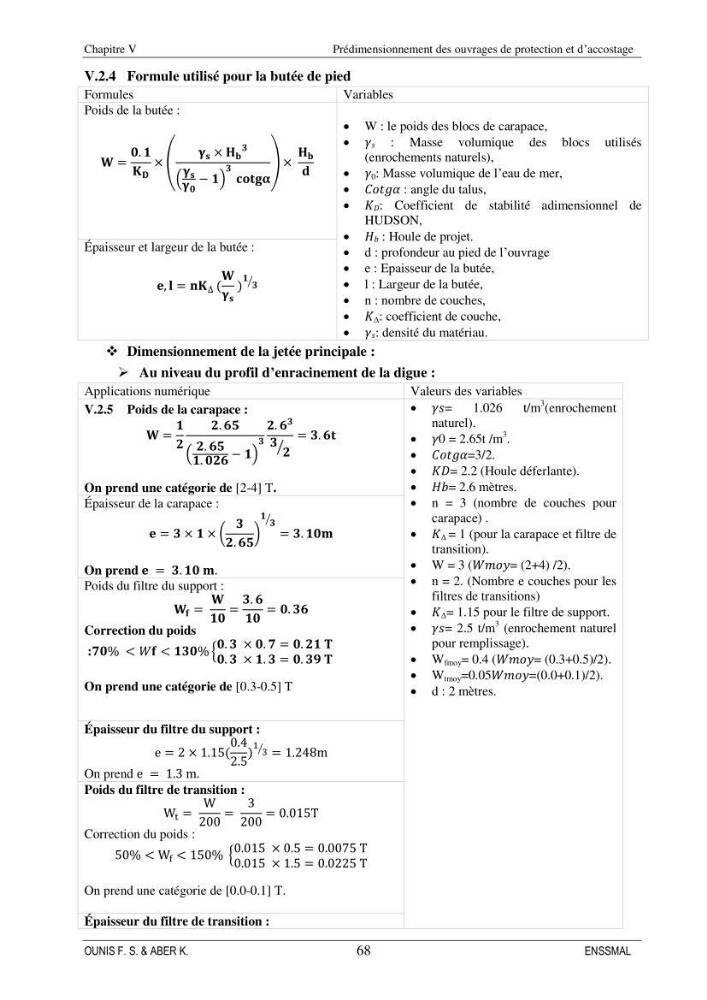

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
68
ENSSMAL
V.2.4 Formule utilisé pour la butée de pied
Formules
Variables
Poids de la butée :
𝐖 =
𝟎. 𝟏
𝐊 𝐃
× (
𝛄 𝐬 × í µí°‡ 𝐛
𝟑
(
𝛄 í µí°í µí»„ 𝟎
− 𝟏)
𝟑 𝐜𝐨𝐭𝐠𝛂
) ×
𝐇 𝐛
𝐝
 W : le poids des blocs de carapace,
 𝛾𝑠 : Masse volumique des blocs utilisés
(enrochements naturels),
 𝛾 0 : Masse volumique de l’eau de mer,
 𝐶𝑜𝑡𝑔𝛼 : angle du talus,
 𝐾𝐷: Coefficient de stabilité adimensionnel de
HUDSON,
 𝐻𝑏 : Houle de projet.
 d : profondeur au pied de l’ouvrage
 e : Epaisseur de la butée,
 l : Largeur de la butée,
 n : nombre de couches,
 𝐾 Δ : coefficient de couche,
 𝛾𝑠: densité du matériau.
Épaisseur et largeur de la butée :
𝐞, 𝐥 = 𝐧𝐊 ∆ (
𝐖
𝛄 í µí°)
𝟏 𝟑
⁄
 Dimensionnement de la jetée principale :
 Au niveau du profil d’enracinement de la digue :
Applications numérique
Valeurs des variables
V.2.5 Poids de la carapace :
𝐖 =
𝟏
𝟐
𝟐. 𝟔𝟓
(
𝟐. 𝟔𝟓
𝟏. 𝟎𝟐𝟔 − 𝟏)
𝟑
𝟐. 𝟔
𝟑
𝟑 𝟐
⁄
= 𝟑. í µí¿”í µí°On prend une catégorie de [2-4] T.
 𝛾𝑠=
1.026
t/m
3 (enrochement
naturel).
 𝛾0 = 2.65t /m
3 .
 𝐶𝑜𝑡𝑔𝛼=3/2.
 𝐾𝐷= 2.2 (Houle déferlante).
 𝐻𝑏= 2.6 mètres.
 n = 3 (nombre de couches pour
carapace) .
 𝐾 Δ = 1 (pour la carapace et filtre de
transition).
 W = 3 (𝑊𝑚𝑜𝑦= (2+4) /2).
 n = 2. (Nombre e couches pour les
filtres de transitions)
 𝐾 Δ = 1.15 pour le filtre de support.
 𝛾𝑠= 2.5 t/m
3 (enrochement naturel
pour remplissage).
 W fmoy = 0.4 (𝑊𝑚𝑜𝑦= (0.3+0.5)/2).
 W tmoy =0.05𝑊𝑚𝑜𝑦=(0.0+0.1)/2).
 d : 2 mètres.
Épaisseur de la carapace :
𝐞 = 𝟑 × í µí¿ × (
𝟑
𝟐. 𝟔𝟓
)
𝟏 𝟑
⁄
= 𝟑. 𝟏𝟎𝐦
On prend 𝐞 = 𝟑. 𝟏𝟎 𝐦.
Poids du filtre du support :
𝐖 𝐟 =
𝐖
𝟏𝟎
=
𝟑. 𝟔
𝟏𝟎
= 𝟎. 𝟑𝟔
Correction du poids
:𝟕𝟎% < 𝑊𝐟 < 𝟏𝟑𝟎% {
𝟎. 𝟑 × í µí¿Ž. 𝟕 = 𝟎. 𝟐𝟏 𝐓
𝟎. 𝟑 × í µí¿. 𝟑 = 𝟎. 𝟑𝟗 𝐓
On prend une catégorie de [0.3-0.5] T
Épaisseur du filtre du support :
e = 2 × 1.15(
0.4
2.5
)
1 3
⁄
= 1.248m
On prend e = 1.3 m.
Poids du filtre de transition :
W t =
W
200
=
3
200
= 0.015T
Correction du poids :
50% < W f < 150% {
0.015 × 0.5 = 0.0075 T
0.015 × 1.5 = 0.0225 T
On prend une catégorie de [0.0-0.1] T.
Épaisseur du filtre de transition :
