Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
66
ENSSMAL
V.2 Dimensionnement des ouvrages de protection (digue et contre digue) :
V.2.1 Méthodes de dimensionnement :
Le dimensionnement des ouvrages extérieurs comprendra la jetée principale et la jetée
secondaire, le dimensionnement de ces dernières comportera :
1. La détermination du poids de la carapace, de son épaisseur et le nombre de blocs dans un
mètre carré.
2. La détermination du poids des filtres et leurs épaisseurs.
3. La détermination du poids du noyau.
4. La vérification des lois de Terzaghi.
5. Dimensionnement des butées de pied
Dans cette étape de dimensionnement, nous avons considéré trois profils :
 L’enracinement
 Le profil courant
 Le profil au musoir
V.2.2 Formule utilisée pour l’utilisation du Cubipodes
Poids :
Pour garantir la stabilité de la digue face à l’attaque de la houle, de nombreuses méthodes
empiriques d’estimation du poids des blocs ou des enrochements naturels plusieurs formules ont
été en génie côtier : les travaux de recherche d’Iribarren (1938), Hudson (1953,1958), Hedar
(1960,1986) et de Van Der Meer (1988).
Pour dimensionner la carapace, la méthode utilisée dans cette partie est celle élaborée par
‘’HUDSON’’ qui nous donne le poids des blocs constituant cette dernière définie dans le tableau
suivant et selon les résultats obtenus dans le chapitre précèdent la hauteur au pied de l’ouvrage
définie est de 2.6 m.

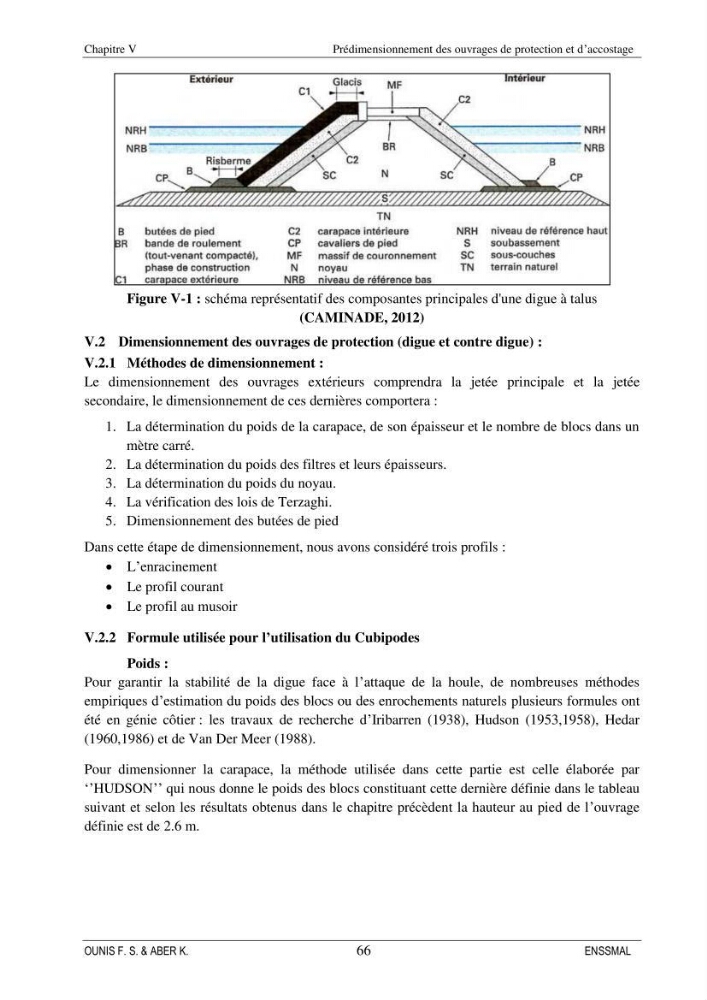

Figure V-1 : schéma représentatif des composantes principales d'une digue à talus
(CAMINADE, 2012)
