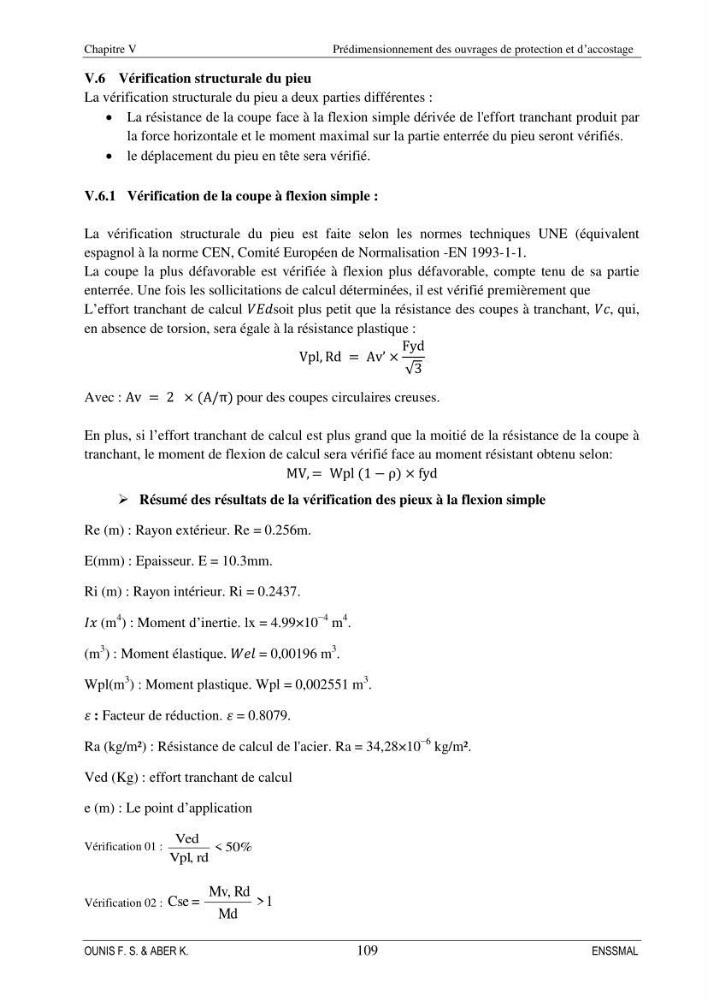

V.6 Vérification structurale du pieu
La vérification structurale du pieu a deux parties différentes :
La résistance de la coupe face à la flexion simple dérivée de l'effort tranchant produit par
la force horizontale et le moment maximal sur la partie enterrée du pieu seront vérifiés.
le déplacement du pieu en tête sera vérifié.
V.6.1 Vérification de la coupe à flexion simple :
La vérification structurale du pieu est faite selon les normes techniques UNE (équivalent
espagnol à la norme CEN, Comité Européen de Normalisation -EN 1993-1-1.
La coupe la plus défavorable est vérifiée à flexion plus défavorable, compte tenu de sa partie
enterrée. Une fois les sollicitations de calcul déterminées, il est vérifié premièrement que
L’effort tranchant de calcul í µí±í µí°¸í µí±soit plus petit que la résistance des coupes à tranchant, í µí±í µí±, qui,
en absence de torsion, sera égale à la résistance plastique :
Vpl, Rd = Av’ ×
Fyd
√3
Avec : Av = 2 × (A/π) pour des coupes circulaires creuses.
En plus, si l’effort tranchant de calcul est plus grand que la moitié de la résistance de la coupe à
tranchant, le moment de flexion de calcul sera vérifié face au moment résistant obtenu selon:
MV, = Wpl (1 − ρ) × fyd
Résumé des résultats de la vérification des pieux à la flexion simple
Re (m) : Rayon extérieur. Re = 0.256m.
E(mm) : Epaisseur. E = 10.3mm.
Ri (m) : Rayon intérieur. Ri = 0.2437.
í µí°¼í µí±¥ (m
4
) : Moment d’inertie. lx = 4.99×10
−4
m
4
.
(m
3
) : Moment élastique. í µí±í µí±í µí± = 0,00196 m
3
.
Wpl(m
3
) : Moment plastique. Wpl = 0,002551 m
3
.
í µí¼ : Facteur de réduction. í µí¼ = 0.8079.
Ra (kg/m²) : Résistance de calcul de l'acier. Ra = 34,28×10
−6
kg/m².
Ved (Kg) : effort tranchant de calcul
e (m) : Le point d’application
Vérification 01 :
50%
<
rd
Vpl,
Ved
Vérification 02 :
1
>
Md
Rd
Mv,
=
Cse
