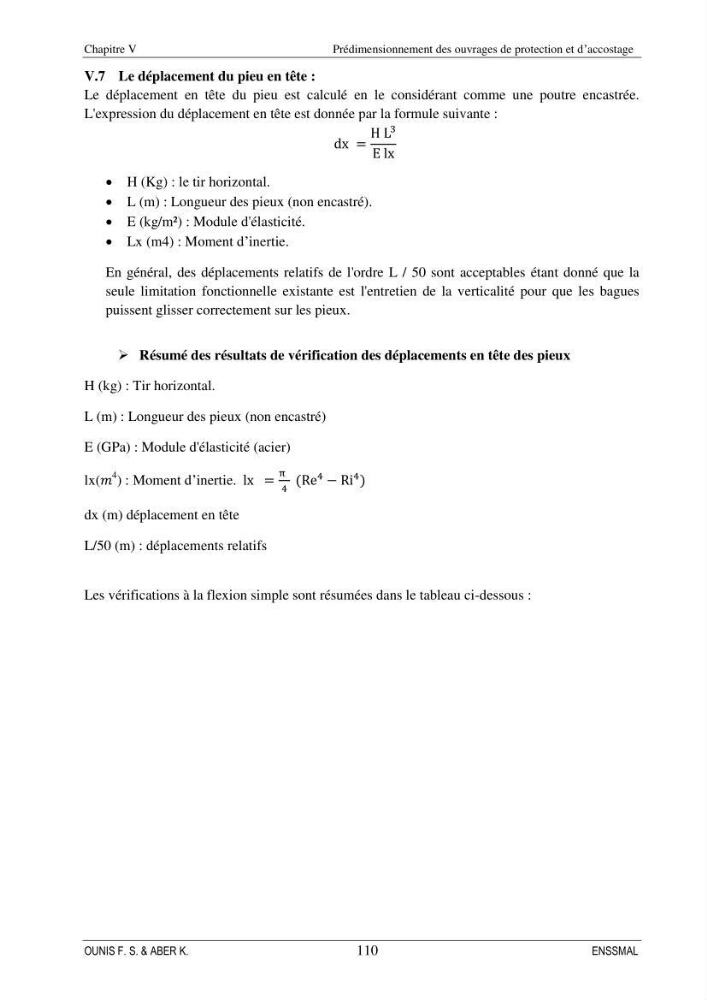

V.7 Le déplacement du pieu en tête :
Le déplacement en tête du pieu est calculé en le considérant comme une poutre encastrée.
L'expression du déplacement en tête est donnée par la formule suivante :
dx =
H L
3
E lx
 H (Kg) : le tir horizontal.
 L (m) : Longueur des pieux (non encastré).
 E (kg/m²) : Module d'élasticité.
 Lx (m4) : Moment d’inertie.
En général, des déplacements relatifs de l'ordre L / 50 sont acceptables étant donné que la
seule limitation fonctionnelle existante est l'entretien de la verticalité pour que les bagues
puissent glisser correctement sur les pieux.
 Résumé des résultats de vérification des déplacements en tête des pieux
H (kg) : Tir horizontal.
L (m) : Longueur des pieux (non encastré)
E (GPa) : Module d'élasticité (acier)
lx(𝑚
4
) : Moment d’inertie. lx =
π
4
(Re
4
− Ri
4
)
dx (m) déplacement en tête
L/50 (m) : déplacements relatifs
Les vérifications à la flexion simple sont résumées dans le tableau ci-dessous :
