Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
108
ENSSMAL

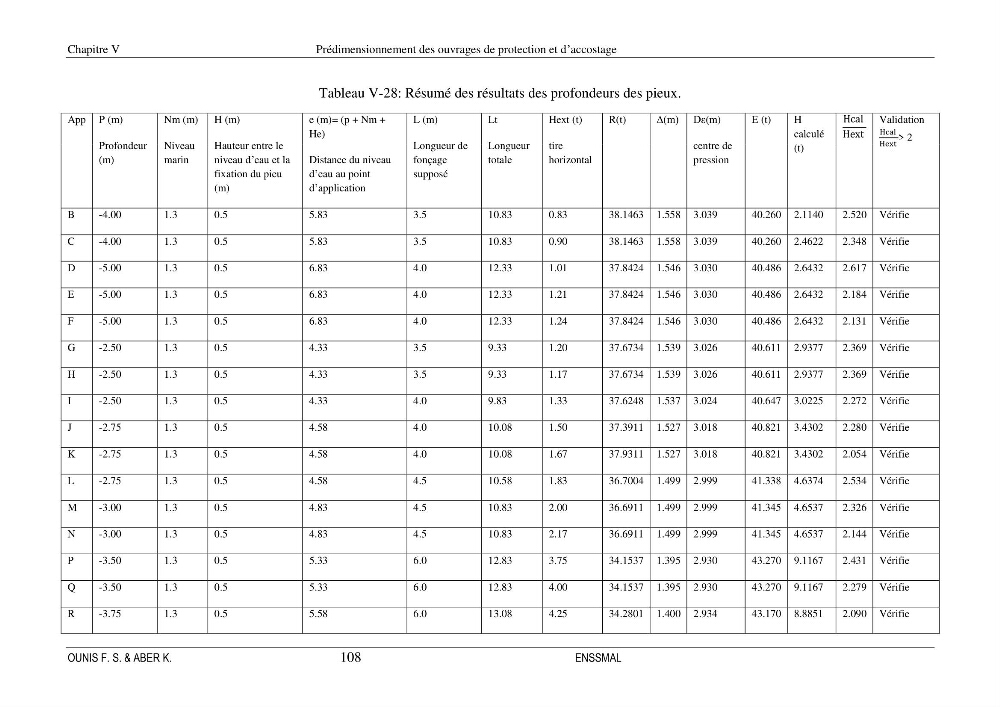

Tableau V-28: Résumé des résultats des profondeurs des pieux.
App P (m)
Profondeur
(m)
Nm (m)
Niveau
marin
H (m)
Hauteur entre le
niveau d’eau et la
fixation du pieu
(m)
e (m)= (p + Nm +
He)
Distance du niveau
d’eau au point
d’application
L (m)
Longueur de
fonçage
supposé
Lt
Longueur
totale
Hext (t)
tire
horizontal
R(t)
Δ(m) Dε(m)
centre de
pression
E (t)
H
calculé
(t)
Hcal
Hext
Validation
Hcal
Hext
> 2
B
-4.00
1.3
0.5
5.83
3.5
10.83
0.83
38.1463 1.558 3.039
40.260 2.1140
2.520 Vérifie
C
-4.00
1.3
0.5
5.83
3.5
10.83
0.90
38.1463 1.558 3.039
40.260 2.4622
2.348 Vérifie
D
-5.00
1.3
0.5
6.83
4.0
12.33
1.01
37.8424 1.546 3.030
40.486 2.6432
2.617 Vérifie
E
-5.00
1.3
0.5
6.83
4.0
12.33
1.21
37.8424 1.546 3.030
40.486 2.6432
2.184 Vérifie
F
-5.00
1.3
0.5
6.83
4.0
12.33
1.24
37.8424 1.546 3.030
40.486 2.6432
2.131 Vérifie
G
-2.50
1.3
0.5
4.33
3.5
9.33
1.20
37.6734 1.539 3.026
40.611 2.9377
2.369 Vérifie
H
-2.50
1.3
0.5
4.33
3.5
9.33
1.17
37.6734 1.539 3.026
40.611 2.9377
2.369 Vérifie
I
-2.50
1.3
0.5
4.33
4.0
9.83
1.33
37.6248 1.537 3.024
40.647 3.0225
2.272 Vérifie
J
-2.75
1.3
0.5
4.58
4.0
10.08
1.50
37.3911 1.527 3.018
40.821 3.4302
2.280 Vérifie
K
-2.75
1.3
0.5
4.58
4.0
10.08
1.67
37.9311 1.527 3.018
40.821 3.4302
2.054 Vérifie
L
-2.75
1.3
0.5
4.58
4.5
10.58
1.83
36.7004 1.499 2.999
41.338 4.6374
2.534 Vérifie
M
-3.00
1.3
0.5
4.83
4.5
10.83
2.00
36.6911 1.499 2.999
41.345 4.6537
2.326 Vérifie
N
-3.00
1.3
0.5
4.83
4.5
10.83
2.17
36.6911 1.499 2.999
41.345 4.6537
2.144 Vérifie
P
-3.50
1.3
0.5
5.33
6.0
12.83
3.75
34.1537 1.395 2.930
43.270 9.1167
2.431 Vérifie
Q
-3.50
1.3
0.5
5.33
6.0
12.83
4.00
34.1537 1.395 2.930
43.270 9.1167
2.279 Vérifie
R
-3.75
1.3
0.5
5.58
6.0
13.08
4.25
34.2801 1.400 2.934
43.170 8.8851
2.090 Vérifie
