Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
92
ENSSMAL
2.11.Dimensionnement de la poutre d’accostage
L'élément supérieur au mur en blocs, qui agit comme poutre d'accostage est fabriqué en béton
armé HA-35.
Cette poutre n’est soumise à aucune charge, donc on mettra en place une armature transversale
minimale de ∅10 et un espacement du cadre de 25 cm, aussi bien de l'armature longitudinale de
∅20.
Conclusion
Les deux types de quais calculés dans ce chapitre répondent au besoin d’exploitation de la
marina et à l’exigence structurelle (résistance, stabilité)
1. Quais sur pieux
Au long du périmètre de la darse du port de la Marina Baie d'Alger, deux zones d'accostage sont
prévues de type quai sur pieux, la première est localisé contigu à la digue principale et permet
l'accostage longitudinal des bateaux de jusqu’à +70 m. de longueur. La deuxième zone, est
placée dans une autre marge du canal principal d'accès, conçu pour les bateaux de taille
supérieure à 25 m.
Pour le point de vue du géomètre de conception de quais contigu à la digue l’espacement
transversal entre les pieux est de 6.45 m, pour l’espacement longitudinal est de 8.2m avec des
pieux en acier de 0.8m de diamètre et 10mm d’épaisseur.
Les dimensions diffèrent du premier quai, pour le deuxième on a un espacement transversal de
4.6m, longitudinal de 8.2 avec le même type de pieux. Pour l’accostage on a prévu une poutre en
béton armé HA-35 de section 1.0x0.95m qui relis les pieux d’avant, pour les pieux derrière on a
prévus une poutre en béton armé HA-35 de section 0.7x0.95m. Pour finir une dalle de 0.35m
d’épaisseur serra construite qui nous garantit un couronnement de +1.8m

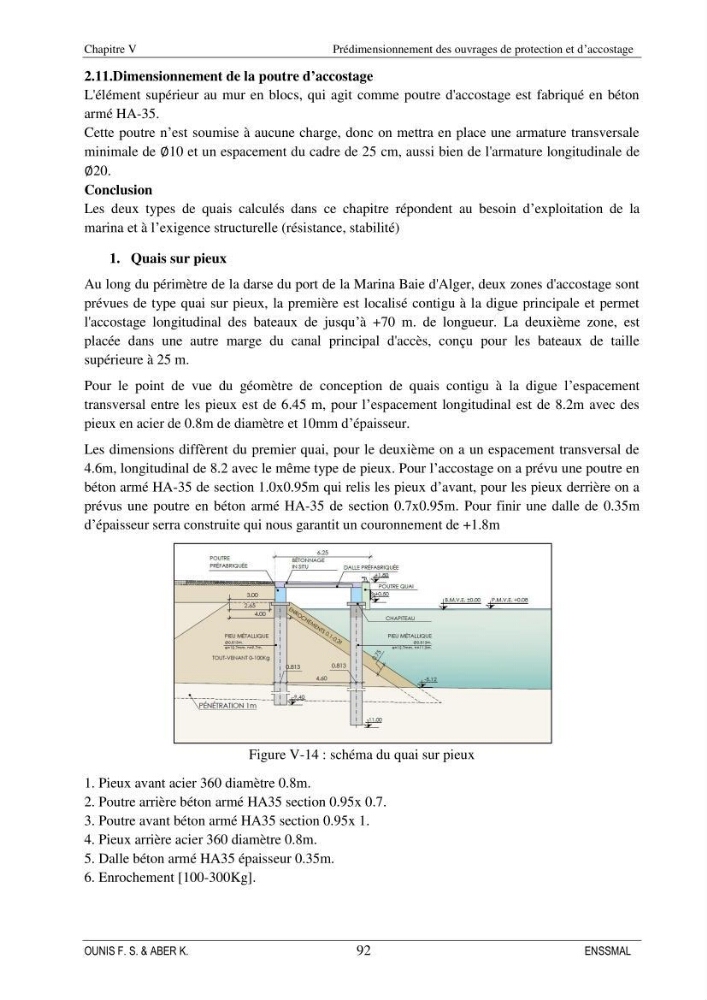

Figure V-14 : schéma du quai sur pieux
1. Pieux avant acier 360 diamètre 0.8m.
2. Poutre arrière béton armé HA35 section 0.95x 0.7.
3. Poutre avant béton armé HA35 section 0.95x 1.
4. Pieux arrière acier 360 diamètre 0.8m.
5. Dalle béton armé HA35 épaisseur 0.35m.
6. Enrochement [100-300Kg].
