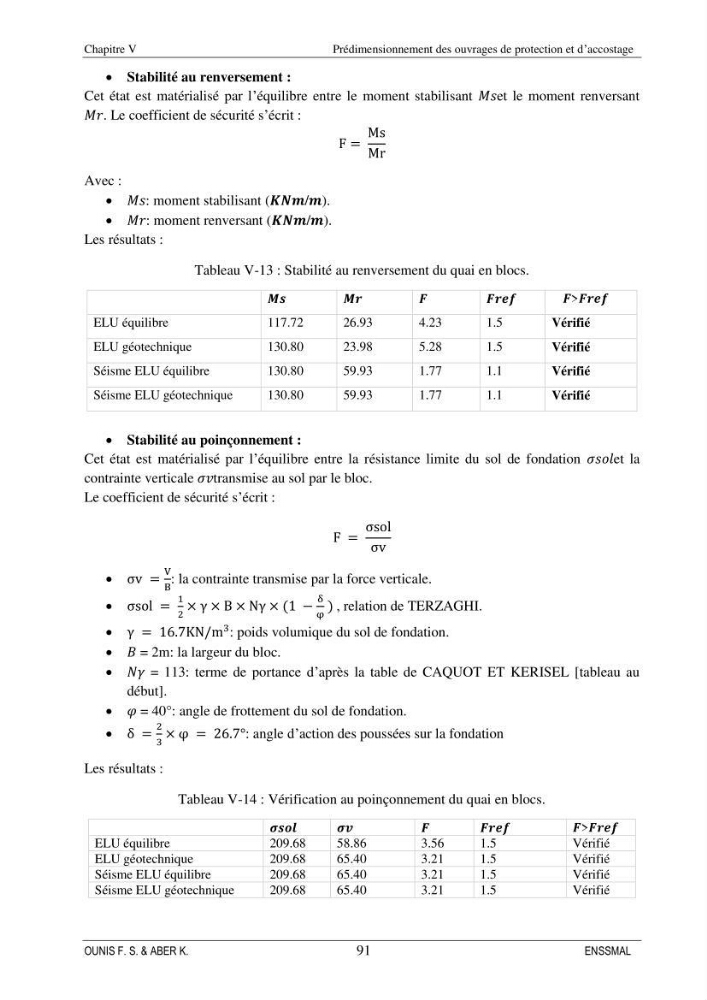

 Stabilité au renversement :
Cet état est matérialisé par l’équilibre entre le moment stabilisant 𝑀𝑠et le moment renversant
𝑀𝑟. Le coefficient de sécurité s’écrit :
F =
Ms
Mr
Avec :
 𝑀𝑠: moment stabilisant (𝑲𝑵𝒎/𝒎).
 𝑀𝑟: moment renversant (𝑲𝑵𝒎/𝒎).
Les résultats :
Tableau V-13 : Stabilité au renversement du quai en blocs.
𝑴𝒔
𝑴𝒓
í µí±í µí±­í µí²“𝒆𝒇
𝑭>𝑭𝒓𝒆𝒇
ELU équilibre
117.72
26.93
4.23
1.5
Vérifié
ELU géotechnique
130.80
23.98
5.28
1.5
Vérifié
Séisme ELU équilibre
130.80
59.93
1.77
1.1
Vérifié
Séisme ELU géotechnique
130.80
59.93
1.77
1.1
Vérifié
 Stabilité au poinçonnement :
Cet état est matérialisé par l’équilibre entre la résistance limite du sol de fondation 𝜎𝑠𝑜𝑙et la
contrainte verticale 𝜎𝑣transmise au sol par le bloc.
Le coefficient de sécurité s’écrit :
F =
σsol
σv
 σv =
V
B
: la contrainte transmise par la force verticale.
 σsol =
1
2
× γ × B × Nγ × (1 −
δ
φ
) , relation de TERZAGHI.
 γ = 16.7KN/m
3
: poids volumique du sol de fondation.
 𝐵 = 2m: la largeur du bloc.
 𝑁𝛾 = 113: terme de portance d’après la table de CAQUOT ET KERISEL [tableau au
début].
 𝜑 = 40°: angle de frottement du sol de fondation.
 δ =
2
3
× φ = 26.7°: angle d’action des poussées sur la fondation
Les résultats :
Tableau V-14 : Vérification au poinçonnement du quai en blocs.
𝝈𝒔𝒐𝒍
𝝈𝒗
í µí±í µí±­í µí²“𝒆𝒇
𝑭>𝑭𝒓𝒆𝒇
ELU équilibre
209.68
58.86
3.56
1.5
Vérifié
ELU géotechnique
209.68
65.40
3.21
1.5
Vérifié
Séisme ELU équilibre
209.68
65.40
3.21
1.5
Vérifié
Séisme ELU géotechnique
209.68
65.40
3.21
1.5
Vérifié
