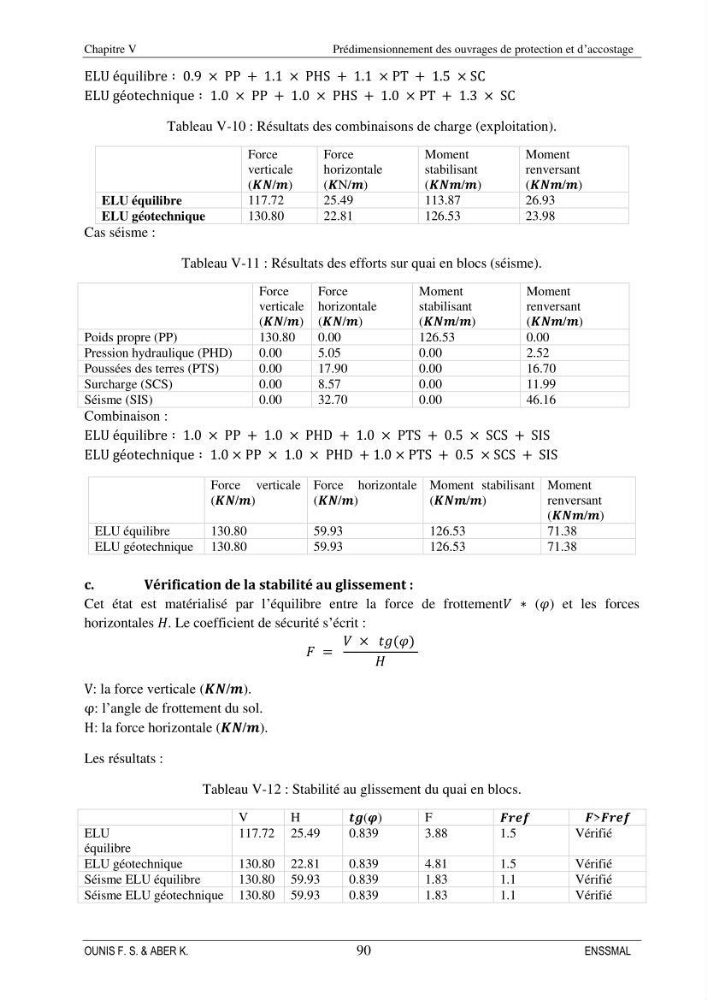

Chapitre V
Prédimensionnement des ouvrages de protection et d’accostage
OUNIS F. S. & ABER K.
90
ENSSMAL
ELU équilibre ∶ 0.9 × PP + 1.1 × PHS + 1.1 × PT + 1.5 × SC
ELU géotechnique ∶ 1.0 × PP + 1.0 × PHS + 1.0 × PT + 1.3 × SC
Tableau V-10 : Résultats des combinaisons de charge (exploitation).
Force
verticale
(𝑲𝑵/𝒎)
Force
horizontale
(𝑲N/𝒎)
Moment
stabilisant
(𝑲𝑵𝒎/𝒎)
Moment
renversant
(𝑲𝑵𝒎/𝒎)
ELU équilibre
117.72
25.49
113.87
26.93
ELU géotechnique
130.80
22.81
126.53
23.98
Cas séisme :
Tableau V-11 : Résultats des efforts sur quai en blocs (séisme).
Force
verticale
(𝑲𝑵/𝒎)
Force
horizontale
(𝑲𝑵/𝒎)
Moment
stabilisant
(𝑲𝑵𝒎/𝒎)
Moment
renversant
(𝑲𝑵𝒎/𝒎)
Poids propre (PP)
130.80
0.00
126.53
0.00
Pression hydraulique (PHD)
0.00
5.05
0.00
2.52
Poussées des terres (PTS)
0.00
17.90
0.00
16.70
Surcharge (SCS)
0.00
8.57
0.00
11.99
Séisme (SIS)
0.00
32.70
0.00
46.16
Combinaison :
ELU équilibre ∶ 1.0 × PP + 1.0 × PHD + 1.0 × PTS + 0.5 × SCS + SIS
ELU géotechnique ∶ 1.0 × PP × 1.0 × PHD + 1.0 × PTS + 0.5 × SCS + SIS
Force verticale
(𝑲𝑵/𝒎)
Force horizontale
(𝑲𝑵/𝒎)
Moment stabilisant
(𝑲𝑵𝒎/𝒎)
Moment
renversant
(𝑲𝑵𝒎/𝒎)
ELU équilibre
130.80
59.93
126.53
71.38
ELU géotechnique 130.80
59.93
126.53
71.38
c.
Vérification de la stabilité au glissement :
Cet état est matérialisé par l’équilibre entre la force de frottement𝑉 ∗ (𝜑) et les forces
horizontales 𝐻. Le coefficient de sécurité s’écrit :
𝐹 =
𝑉 × í µí±¡í µí±”(𝜑)
𝐻
V: la force verticale (𝑲𝑵/𝒎).
φ: l’angle de frottement du sol.
H: la force horizontale (𝑲𝑵/𝒎).
Les résultats :
Tableau V-12 : Stabilité au glissement du quai en blocs.
V
H
𝒕𝒈(𝝋)
F
𝑭𝒓𝒆𝒇
𝑭>𝑭𝒓𝒆𝒇
ELU
équilibre
117.72 25.49
0.839
3.88
1.5
Vérifié
ELU géotechnique
130.80 22.81
0.839
4.81
1.5
Vérifié
Séisme ELU équilibre
130.80 59.93
0.839
1.83
1.1
Vérifié
Séisme ELU géotechnique 130.80 59.93
0.839
1.83
1.1
Vérifié
