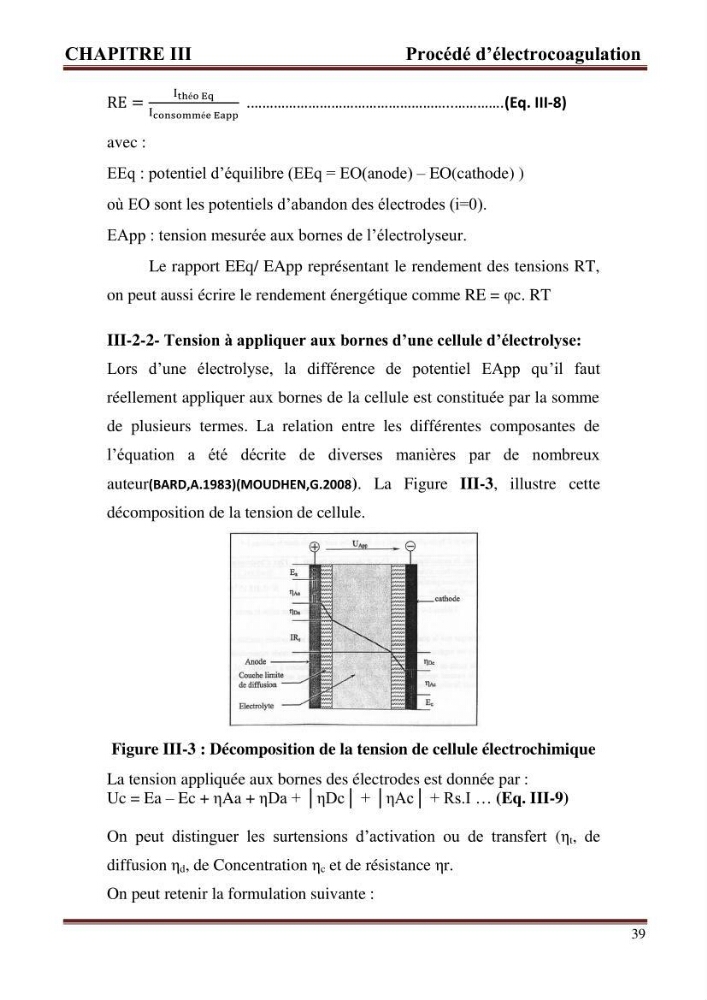

CHAPITRE III
Procédé d’électrocoagulation
39
RE =
I théo Eq
I consommée Eapp
.……………………………………………..………….(Eq. III-8)
avec :
EEq : potentiel d’équilibre (EEq = EO(anode) – EO(cathode) )
où EO sont les potentiels d’abandon des électrodes (i=0).
EApp : tension mesurée aux bornes de l’électrolyseur.
Le rapport EEq/ EApp représentant le rendement des tensions RT,
on peut aussi écrire le rendement énergétique comme RE = φc. RT
III-2-2- Tension à appliquer aux bornes d’une cellule d’électrolyse:
Lors d’une électrolyse, la différence de potentiel EApp qu’il faut
réellement appliquer aux bornes de la cellule est constituée par la somme
de plusieurs termes. La relation entre les différentes composantes de
l’équation a été décrite de diverses manières par de nombreux
auteur(BARD,A.1983)(MOUDHEN,G.2008). La Figure III-3, illustre cette
décomposition de la tension de cellule.
Figure III-3 : Décomposition de la tension de cellule électrochimique
La tension appliquée aux bornes des électrodes est donnée par :
Uc = Ea – Ec + ηAa + ηDa + │ηDc│ + │ηAc│ + Rs.I … (Eq. III-9)
On peut distinguer les surtensions d’activation ou de transfert (η t , de
diffusion η d , de Concentration η c et de résistance ηr.
On peut retenir la formulation suivante :
