Chapitre IV : Simulation De La Réfraction De La Houle
80
profondeur -16 mètres, due à une morphologie sous-marine particulière (une fosse à -60metres
de profondeur).
Les houles selon le montre la figure 4 sont plus réfracté à partir des directions de 311° à -16m
et se réfracte à 290° NW en -5m de profondeur. les hauteurs significatives se diminue de 1.61
m à 0.029 m (de -16m de profondeur au trait de côte), les coefficients de réfraction sont de 0.3
à 0.0013 qui se traduisent une divergence des vagues et atténuation et dispersion d’énergie de
la houle.
Au niveau des ouvrages de protection, on note une circulation tourbillonnaire entre ces
ouvrages, comme les montres les vecteurs représentent leurs sens du courant.
La zone situé entre la falaise et le brise lame centre subit des houles très énergétique avec une
houle significative réfractée de hauteur entre 0.82 et 0.34, provoque une érosion de cette partie
entre brise lame est et centre faute de dimensionnement de distance entre le brise-lame Centre
et Ouest, Ce qui a provoqué l’érosion de la falaise et recul de trait de côte.
La zone confinée entre le brise-lame Centre et Est subit les houles incidentes les moins
énergétiques ou les houles significatives varient entre 0.53 et 0.029 (zone calme)
Dans la zone situé à l’ombre de l’extrémité Est du brise-lame Est les houles sont plus
énergétiques ou les Hs se varie de 1.13 m à 0.50 m ce qui provoque une érosion à ce niveau
(voir chapitre V Evolution du Trait de Côte).
b. La réfraction de la houle de direction 360° Nord
Les figures 6 et 7 présentent les résultats de l’étude de la réfraction des houles de direction
360 N et de période de 10.87 s.

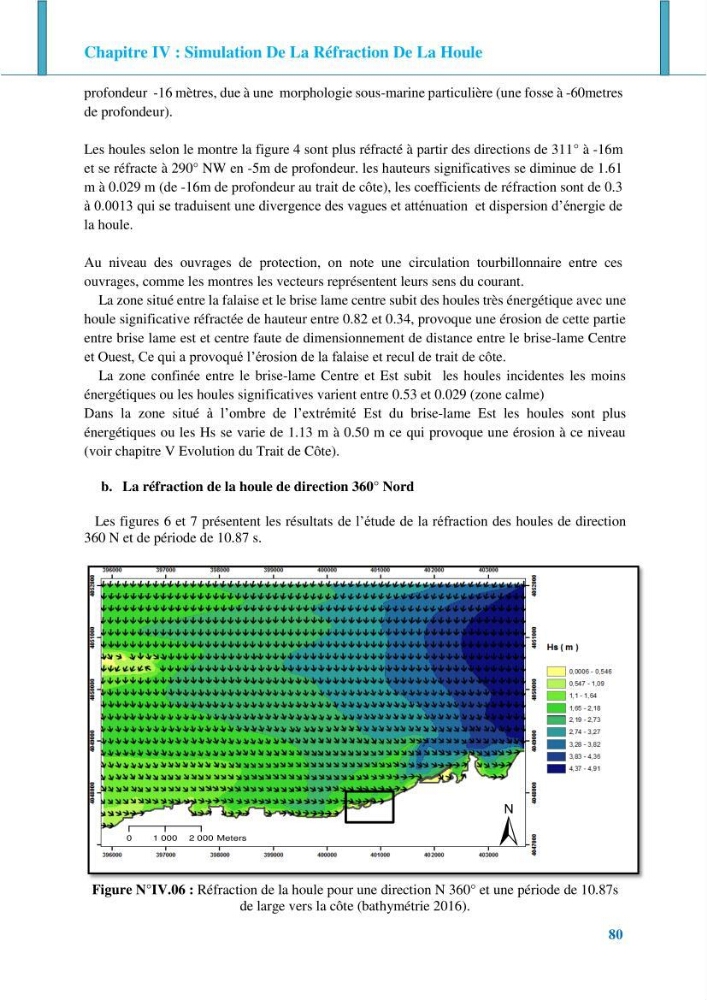

Figure N°IV.06 : Réfraction de la houle pour une direction N 360° et une période de 10.87s
de large vers la côte (bathymétrie 2016).
±
0
1 000
2 000 Meters
