Chapitre IV : Simulation De La Réfraction De La Houle
79

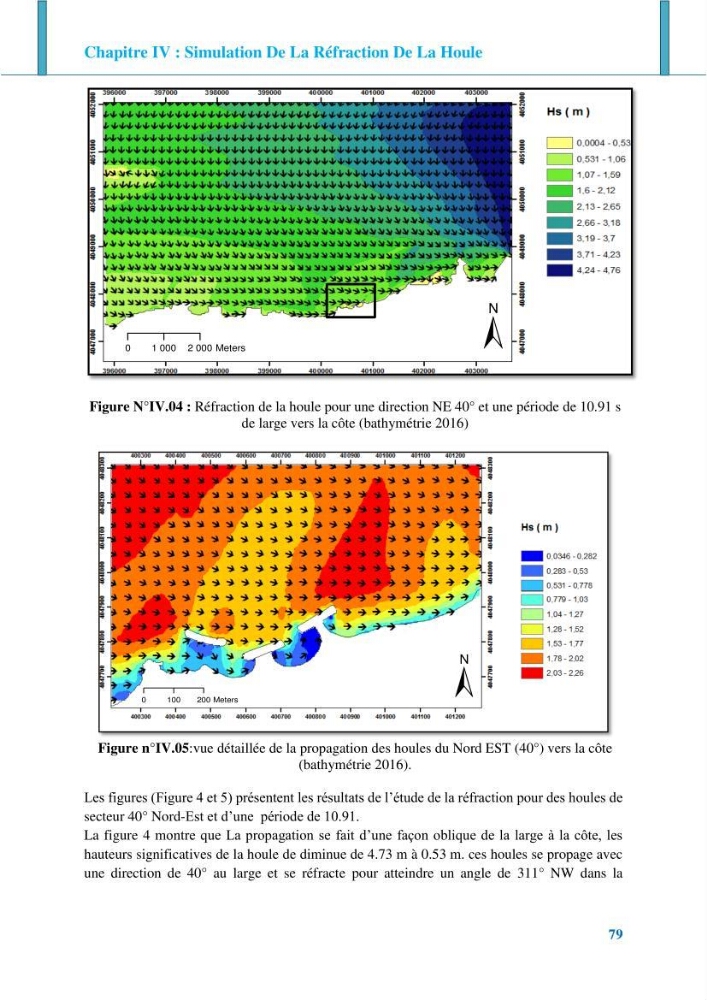

Figure N°IV.04 : Réfraction de la houle pour une direction NE 40° et une période de 10.91 s
de large vers la côte (bathymétrie 2016)
Figure n°IV.05:vue détaillée de la propagation des houles du Nord EST (40°) vers la côte
(bathymétrie 2016).
Les figures (Figure 4 et 5) présentent les résultats de l’étude de la réfraction pour des houles de
secteur 40° Nord-Est et d’une période de 10.91.
La figure 4 montre que La propagation se fait d’une façon oblique de la large à la côte, les
hauteurs significatives de la houle de diminue de 4.73 m à 0.53 m. ces houles se propage avec
une direction de 40° au large et se réfracte pour atteindre un angle de 311° NW dans la
±
±
0
1 000 2 000 Meters
0
100
200 Meters
79
Figure N°IV.04 : Réfraction de la houle pour une direction NE 40° et une période de 10.91 s
de large vers la côte (bathymétrie 2016)
Figure n°IV.05:vue détaillée de la propagation des houles du Nord EST (40°) vers la côte
(bathymétrie 2016).
Les figures (Figure 4 et 5) présentent les résultats de l’étude de la réfraction pour des houles de
secteur 40° Nord-Est et d’une période de 10.91.
La figure 4 montre que La propagation se fait d’une façon oblique de la large à la côte, les
hauteurs significatives de la houle de diminue de 4.73 m à 0.53 m. ces houles se propage avec
une direction de 40° au large et se réfracte pour atteindre un angle de 311° NW dans la
±
±
0
1 000 2 000 Meters
0
100
200 Meters
