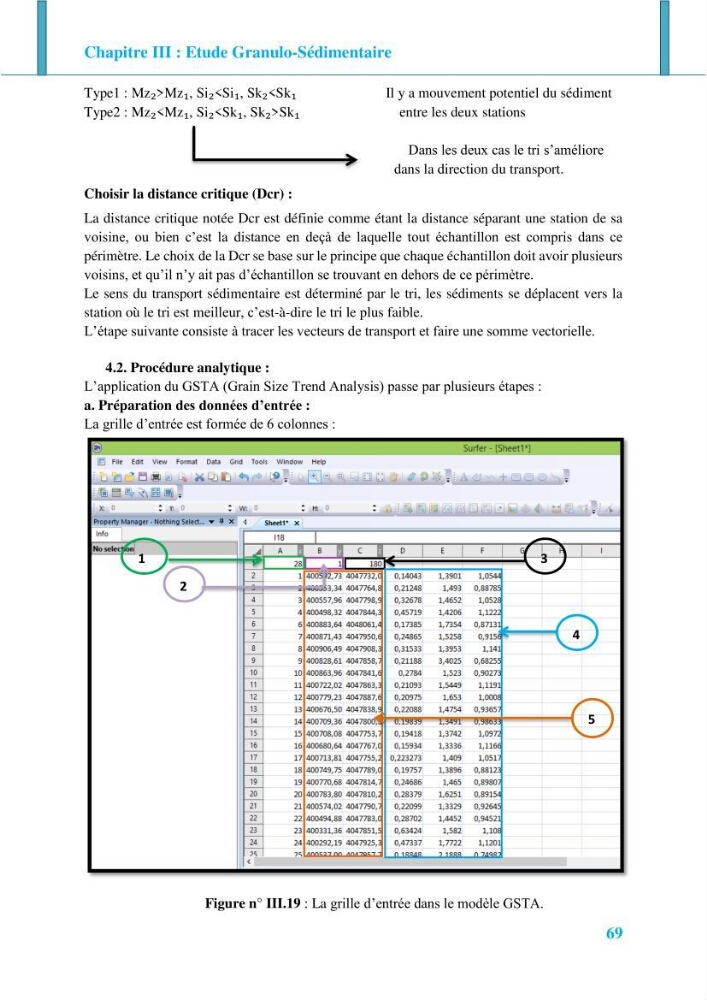

Chapitre III : Etude Granulo-Sédimentaire
69
Type1 : Mz₂>Mz₁, Si₂ Il y a mouvement potentiel du sédiment
Type2 : Mz₂Sk₁
entre les deux stations
Dans les deux cas le tri s’améliore
dans la direction du transport.
Choisir la distance critique (Dcr) :
La distance critique notée Dcr est définie comme étant la distance séparant une station de sa
voisine, ou bien c’est la distance en deçà de laquelle tout échantillon est compris dans ce
périmètre. Le choix de la Dcr se base sur le principe que chaque échantillon doit avoir plusieurs
voisins, et qu’il n’y ait pas d’échantillon se trouvant en dehors de ce périmètre.
Le sens du transport sédimentaire est déterminé par le tri, les sédiments se déplacent vers la
station où le tri est meilleur, c’est-à-dire le tri le plus faible.
L’étape suivante consiste à tracer les vecteurs de transport et faire une somme vectorielle.
4.2. Procédure analytique :
L’application du GSTA (Grain Size Trend Analysis) passe par plusieurs étapes :
a. Préparation des données d’entrée :
La grille d’entrée est formée de 6 colonnes :
Figure n° III.19 : La grille d’entrée dans le modèle GSTA.
1
2
4
5
3
