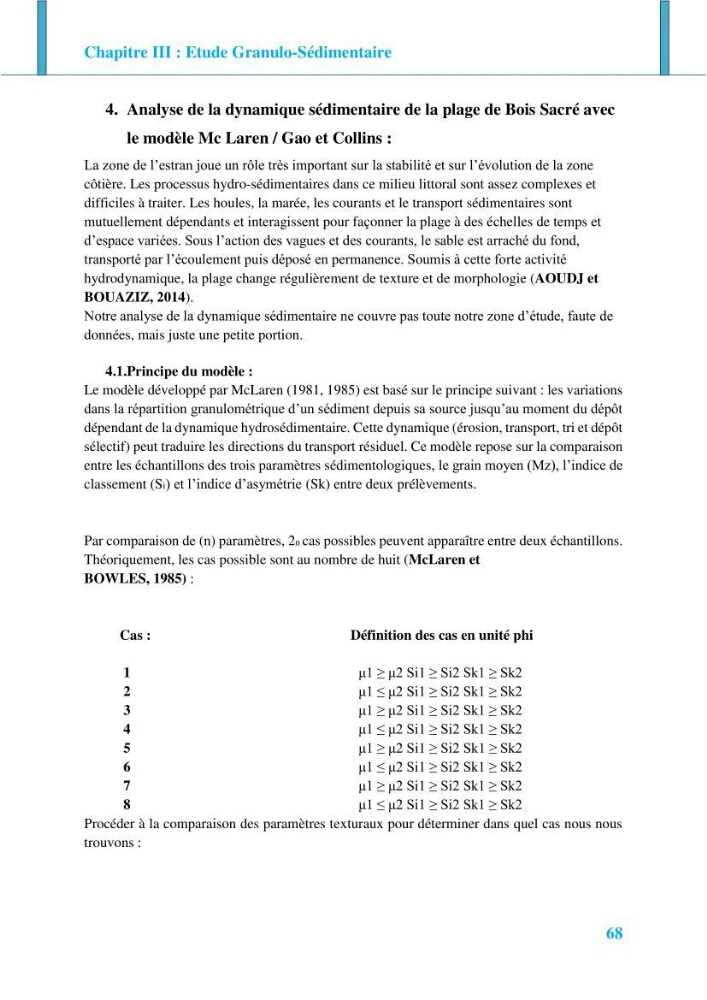

Chapitre III : Etude Granulo-Sédimentaire
68
4. Analyse de la dynamique sédimentaire de la plage de Bois Sacré avec
le modèle Mc Laren / Gao et Collins :
La zone de l’estran joue un rôle très important sur la stabilité et sur l’évolution de la zone
côtière. Les processus hydro-sédimentaires dans ce milieu littoral sont assez complexes et
difficiles à traiter. Les houles, la marée, les courants et le transport sédimentaires sont
mutuellement dépendants et interagissent pour façonner la plage à des échelles de temps et
d’espace variées. Sous l’action des vagues et des courants, le sable est arraché du fond,
transporté par l’écoulement puis déposé en permanence. Soumis à cette forte activité
hydrodynamique, la plage change régulièrement de texture et de morphologie (AOUDJ et
BOUAZIZ, 2014).
Notre analyse de la dynamique sédimentaire ne couvre pas toute notre zone d’étude, faute de
données, mais juste une petite portion.
4.1.Principe du modèle :
Le modèle développé par McLaren (1981, 1985) est basé sur le principe suivant : les variations
dans la répartition granulométrique d’un sédiment depuis sa source jusqu’au moment du dépôt
dépendant de la dynamique hydrosédimentaire. Cette dynamique (érosion, transport, tri et dépôt
sélectif) peut traduire les directions du transport résiduel. Ce modèle repose sur la comparaison
entre les échantillons des trois paramètres sédimentologiques, le grain moyen (Mz), l’indice de
classement (Si) et l’indice d’asymétrie (Sk) entre deux prélèvements.
Par comparaison de (n) paramètres, 2n cas possibles peuvent apparaître entre deux échantillons.
Théoriquement, les cas possible sont au nombre de huit (McLaren et
BOWLES, 1985) :
Cas :
Définition des cas en unité phi
1
μ1 ≥ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
2
μ1 ≤ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
3
μ1 ≥ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
4
μ1 ≤ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
5
μ1 ≥ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
6
μ1 ≤ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
7
μ1 ≥ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
8
μ1 ≤ μ2 Si1 ≥ Si2 Sk1 ≥ Sk2
Procéder à la comparaison des paramètres texturaux pour déterminer dans quel cas nous nous
trouvons :
