Chapitre III : Etude Granulo-Sédimentaire
70
1 : Nombre des stations de prélèvement
2 : Coefficient qui dépend du type des coordonnées choisies, dans le cas des coordonnées
métriques en prend le numéro un (1)
3 : Distance critique (Dcr) ; est pris comme l’intervalle de l’échantillonnage spatial, maximal
et spécifique. Les échantillons à comparer sont considérés comme étant des voisins, s’ils sont
égaux ou inférieurs à cette distance.
4 : indices granulométriques (Mz, S0 et Ski).
5 : les coordonnées en format métriques (X, Y)
b. Application du GSTA :
Le logiciel GSTA est un programme destiné à l’analyse du transport sédimentaire. Son
application est facile, il suffit d’introduire un fichier input contenant le nombre de stations, les
coordonnées géographiques et les indices granulométriques. Ce fichier est sous format
(*.dat), il est obtenu à l’aide du logiciel SURFER. Le fichier output qu’on obtient, contient les
coordonnées des stations avec les directions de transport sédimentaire.
c. Exploitation des données :
Les résultats doivent être traités avec Excel, puis exploités avec le logiciel Surfer, à l’aide de la
fonction Vecteur Map, qui permet de dessiner une carte des vecteurs modélisant le transport
sédimentaire.
d. Aperçue des résultats de la modélisation du transport sédimentaire :

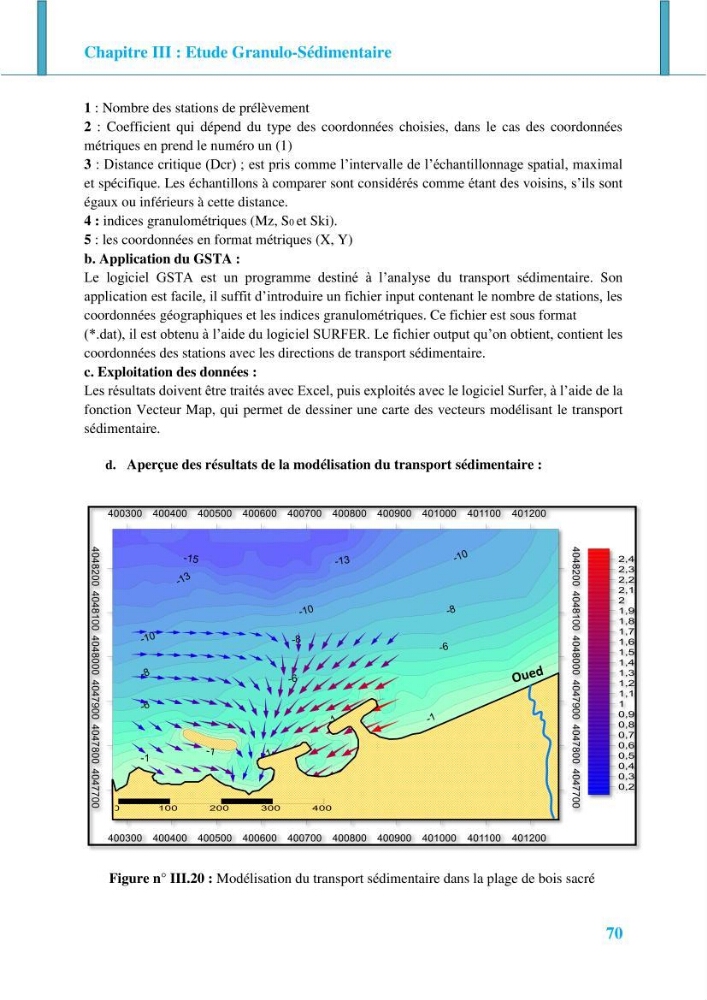

Figure n° III.20 : Modélisation du transport sédimentaire dans la plage de bois sacré
