Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
73

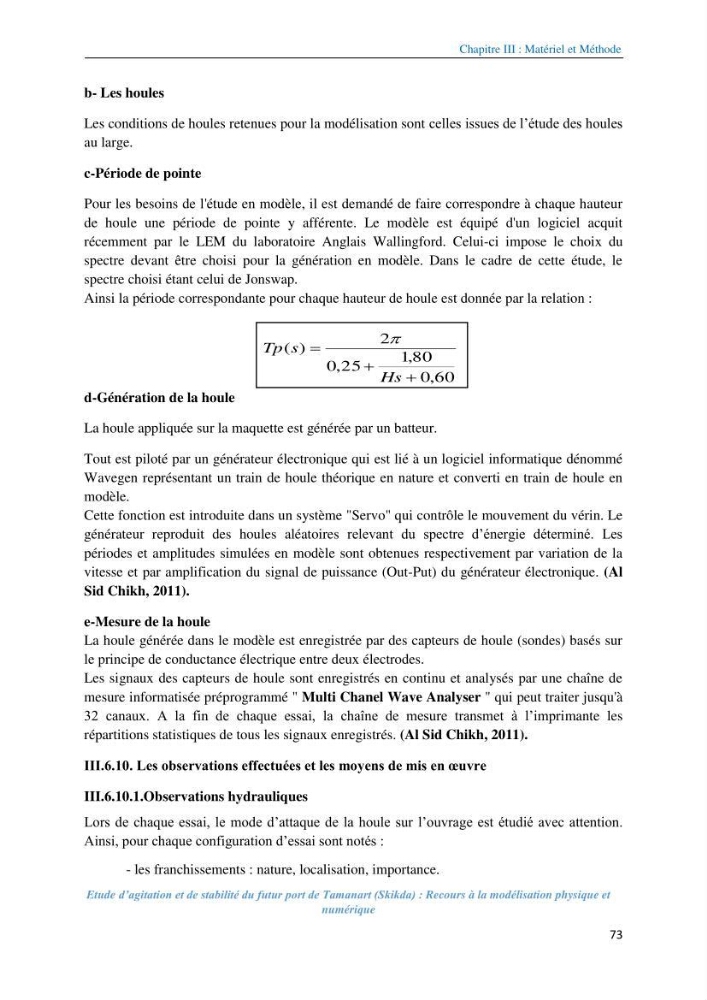

b- Les houles
Les conditions de houles retenues pour la modélisation sont celles issues de l’étude des houles
au large.
c-Période de pointe
Pour les besoins de l'étude en modèle, il est demandé de faire correspondre à chaque hauteur
de houle une période de pointe y afférente. Le modèle est équipé d'un logiciel acquit
récemment par le LEM du laboratoire Anglais Wallingford. Celui-ci impose le choix du
spectre devant être choisi pour la génération en modèle. Dans le cadre de cette étude, le
spectre choisi étant celui de Jonswap.
Ainsi la période correspondante pour chaque hauteur de houle est donnée par la relation :
d-Génération de la houle
La houle appliquée sur la maquette est générée par un batteur.
Tout est piloté par un générateur électronique qui est lié à un logiciel informatique dénommé
Wavegen représentant un train de houle théorique en nature et converti en train de houle en
modèle.
Cette fonction est introduite dans un système "Servo" qui contrôle le mouvement du vérin. Le
générateur reproduit des houles aléatoires relevant du spectre d’énergie déterminé. Les
périodes et amplitudes simulées en modèle sont obtenues respectivement par variation de la
vitesse et par amplification du signal de puissance (Out-Put) du générateur électronique. (Al
Sid Chikh, 2011).
e-Mesure de la houle
La houle générée dans le modèle est enregistrée par des capteurs de houle (sondes) basés sur
le principe de conductance électrique entre deux électrodes.
Les signaux des capteurs de houle sont enregistrés en continu et analysés par une chaîne de
mesure informatisée préprogrammé " Multi Chanel Wave Analyser " qui peut traiter jusqu'à
32 canaux. A la fin de chaque essai, la chaîne de mesure transmet à l’imprimante les
répartitions statistiques de tous les signaux enregistrés. (Al Sid Chikh, 2011).
III.6.10. Les observations effectuées et les moyens de mis en œuvre
III.6.10.1.Observations hydrauliques
Lors de chaque essai, le mode d’attaque de la houle sur l’ouvrage est étudié avec attention.
Ainsi, pour chaque configuration d’essai sont notés :
- les franchissements : nature, localisation, importance.
60
,
0
80
,
1
25
,
0
2
)
(
Hs
s
Tp
