Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
50
- Célérimètre de coque type Tledyne Digibar V
- Logiciel d’acquisition et de traitement de données SMF Teledyne Reson PDS
- Célérimètre pour colonne d’eau Odom Gigabar Pro
Ce dispositif est interfacé par un micro-ordinateur et le logiciel de navigation et d’acquisition
de données « Hypack ».
Le logiciel reçoit du récepteur GPS les coordonnées du point au niveau du plan d’eau,
l’échosondeur calcule la profondeur à partir des mesures effectuées par le transducteur, le
résultat de ces deux opérations aboutit à la connaissance des coordonnées du point
bathymétrique mesuré.

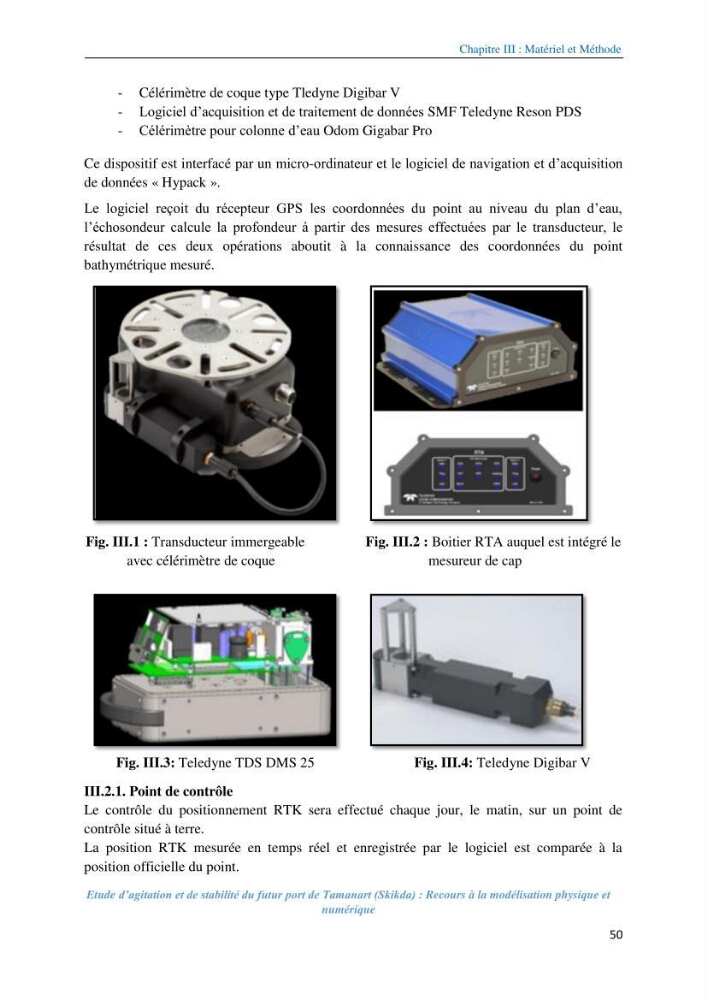

Fig. III.1 : Transducteur immergeable
Fig. III.2 : Boitier RTA auquel est intégré le
avec célérimètre de coque
mesureur de cap
Fig. III.3: Teledyne TDS DMS 25
Fig. III.4: Teledyne Digibar V
III.2.1. Point de contrôle
Le contrôle du positionnement RTK sera effectué chaque jour, le matin, sur un point de
contrôle situé à terre.
La position RTK mesurée en temps réel et enregistrée par le logiciel est comparée à la
position officielle du point.
