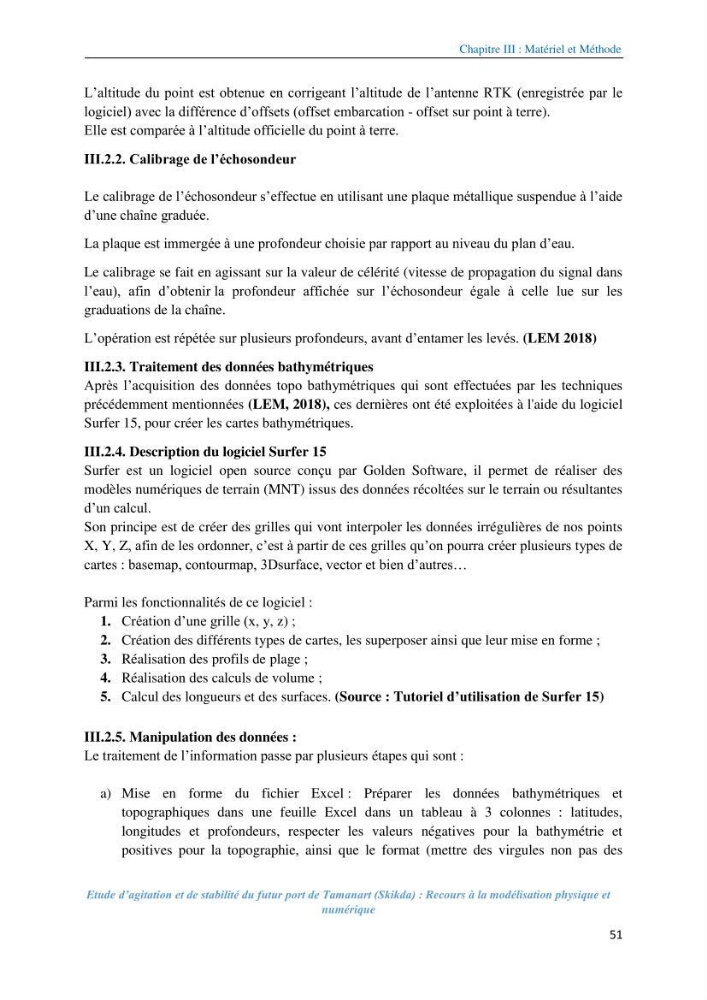

Chapitre III : Matériel et Méthode
Etude d’agitation et de stabilité du futur port de Tamanart (Skikda) : Recours à la modélisation physique et
numérique
51
L’altitude du point est obtenue en corrigeant l’altitude de l’antenne RTK (enregistrée par le
logiciel) avec la différence d’offsets (offset embarcation - offset sur point à terre).
Elle est comparée à l’altitude officielle du point à terre.
III.2.2. Calibrage de l’échosondeur
Le calibrage de l’échosondeur s’effectue en utilisant une plaque métallique suspendue à l’aide
d’une chaîne graduée.
La plaque est immergée à une profondeur choisie par rapport au niveau du plan d’eau.
Le calibrage se fait en agissant sur la valeur de célérité (vitesse de propagation du signal dans
l’eau), afin d’obtenir la profondeur affichée sur l’échosondeur égale à celle lue sur les
graduations de la chaîne.
L’opération est répétée sur plusieurs profondeurs, avant d’entamer les levés. (LEM 2018)
III.2.3. Traitement des données bathymétriques
Après l’acquisition des données topo bathymétriques qui sont effectuées par les techniques
précédemment mentionnées (LEM, 2018), ces dernières ont été exploitées à l'aide du logiciel
Surfer 15, pour créer les cartes bathymétriques.
III.2.4. Description du logiciel Surfer 15
Surfer est un logiciel open source conçu par Golden Software, il permet de réaliser des
modèles numériques de terrain (MNT) issus des données récoltées sur le terrain ou résultantes
d’un calcul.
Son principe est de créer des grilles qui vont interpoler les données irrégulières de nos points
X, Y, Z, afin de les ordonner, c’est à partir de ces grilles qu’on pourra créer plusieurs types de
cartes : basemap, contourmap, 3Dsurface, vector et bien d’autres…
Parmi les fonctionnalités de ce logiciel :
1. Création d’une grille (x, y, z) ;
2. Création des différents types de cartes, les superposer ainsi que leur mise en forme ;
3. Réalisation des profils de plage ;
4. Réalisation des calculs de volume ;
5. Calcul des longueurs et des surfaces. (Source : Tutoriel d’utilisation de Surfer 15)
III.2.5. Manipulation des données :
Le traitement de l’information passe par plusieurs étapes qui sont :
a) Mise en forme du fichier Excel : Préparer les données bathymétriques et
topographiques dans une feuille Excel dans un tableau à 3 colonnes : latitudes,
longitudes et profondeurs, respecter les valeurs négatives pour la bathymétrie et
positives pour la topographie, ainsi que le format (mettre des virgules non pas des
