Chapitre II : Matériels et Méthodes
81

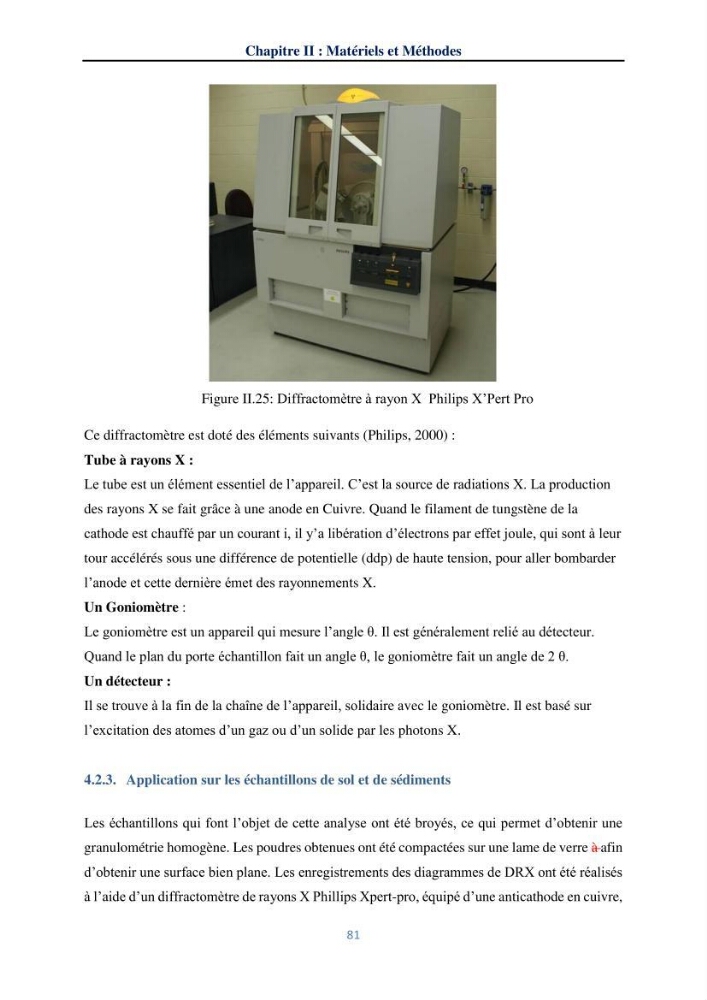

Figure II.25: Diffractomètre à rayon X Philips X’Pert Pro
Ce diffractomètre est doté des éléments suivants (Philips, 2000) :
Tube à rayons X :
Le tube est un élément essentiel de l’appareil. C’est la source de radiations X. La production
des rayons X se fait grâce à une anode en Cuivre. Quand le filament de tungstène de la
cathode est chauffé par un courant i, il y’a libération d’électrons par effet joule, qui sont à leur
tour accélérés sous une différence de potentielle (ddp) de haute tension, pour aller bombarder
l’anode et cette dernière émet des rayonnements X.
Un Goniomètre :
Le goniomètre est un appareil qui mesure l’angle θ. Il est généralement relié au détecteur.
Quand le plan du porte échantillon fait un angle θ, le goniomètre fait un angle de 2 θ.
Un détecteur :
Il se trouve à la fin de la chaîne de l’appareil, solidaire avec le goniomètre. Il est basé sur
l’excitation des atomes d’un gaz ou d’un solide par les photons X.
4.2.3. Application sur les échantillons de sol et de sédiments
Les échantillons qui font l’objet de cette analyse ont été broyés, ce qui permet d’obtenir une
granulométrie homogène. Les poudres obtenues ont été compactées sur une lame de verre à afin
d’obtenir une surface bien plane. Les enregistrements des diagrammes de DRX ont été réalisés
à l’aide d’un diffractomètre de rayons X Phillips Xpert-pro, équipé d’une anticathode en cuivre,
