Chapitre 3 – Circuits linéaires soumis à un échelon de tension
La bobine « stocke » l’énergie :
W L =
+∞
0
d
dt
Li
2
2
dt =
0
I0
d
Li
2
2
= −
LE
2
2R 2 = −
LI
2
0
2
La bobine restitue l’énergie qu’elle a stockée lors de l’établissement du courant. Cette
énergie est alors dissipée par effet Joule dans le résistor, en l’absence de toute autre
utilisation.
On retiendra qu’une bobine peut stocker et restituer de l’énergie alors qu’un résistor
ne fait que dissiper l’énergie sous forme de chaleur par effet Joule.
e) Réponse à un signal carré
Les résultats des paragraphes 2.3.b et 2.3.c peuvent s’appliquer au cas où l’entrée est
un signal carré de période T.
i
u
E
e
t
t
t

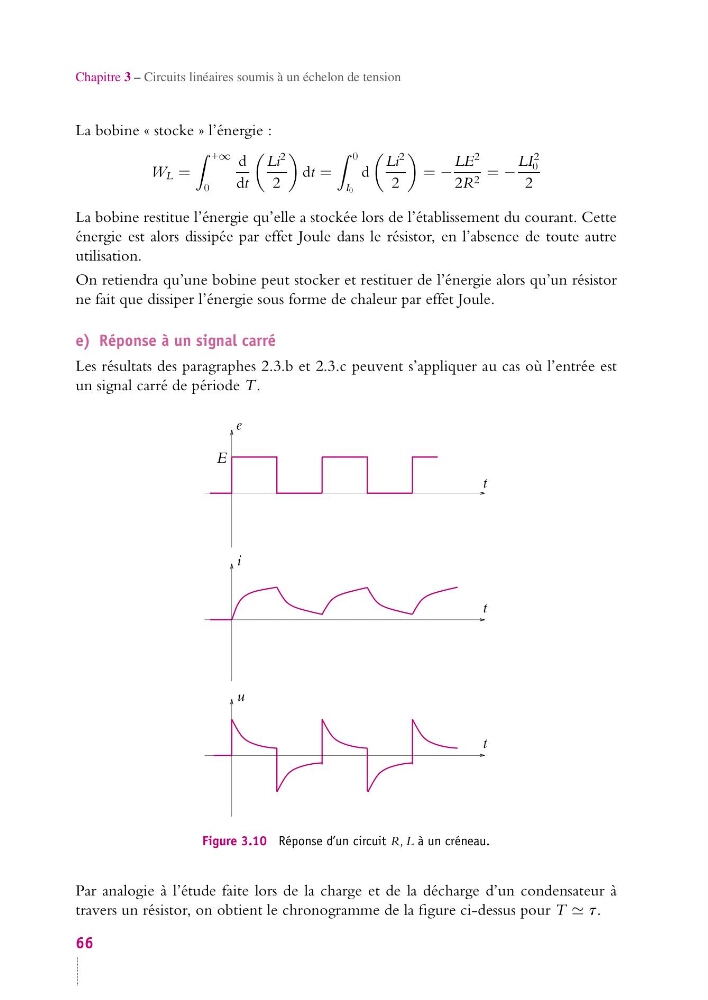

Figure 3.10 Réponse d’un circuit R, L à un créneau.
Par analogie à l’étude faite lors de la charge et de la décharge d’un condensateur à
travers un résistor, on obtient le chronogramme de la figure ci-dessus pour T t.
