Chapitre 3 – Circuits linéaires soumis à un échelon de tension
1.3 Régime transitoire
Cependant il est rare qu’un phénomène dure toute l’éternité : il y a un instant où
par exemple on allume les sources. On peut donc passer d’un régime permanent à un
autre.
On appelle régime transitoire le régime durant lequel on passe d’un régime permanent
à un autre.
C’est par exemple ce qui se passe à l’établissement ou à l’arrêt d’une source de courant ou de tension. Il s’agit d’un régime temporaire par opposition aux précédents
régimes. Malgré son caractère éphémère, il est cependant d’une grande importance.
Il peut en effet se produire des phénomènes très brefs durant lesquels intensité et/ou
tension risquent de prendre des valeurs très grandes, ce qui risque d’endommager les
composants en les soumettant à des contraintes en dehors de leur domaine de fonctionnement.
On s’intéresse donc dans ce chapitre à ce type de régime sur le cas simple des circuits
électriques linéaires ne comprenant que des résistors, des bobines, des condensateurs
et des générateurs modélisables à l’aide des modèles de Thévenin ou de Norton.
1.4 Échelon de tension ou de courant
On s’intéresse en particulier au passage brusque d’un régime continu à un autre régime
continu. Cela correspond à la réponse du système qu’on appelle un échelon de tension
ou de courant.
échelons de tension
échelons de courant
u
u
i
i
t
t
t
t
I 1
I 1
I 2
I 2
E 2
E 2
E 1
E 1

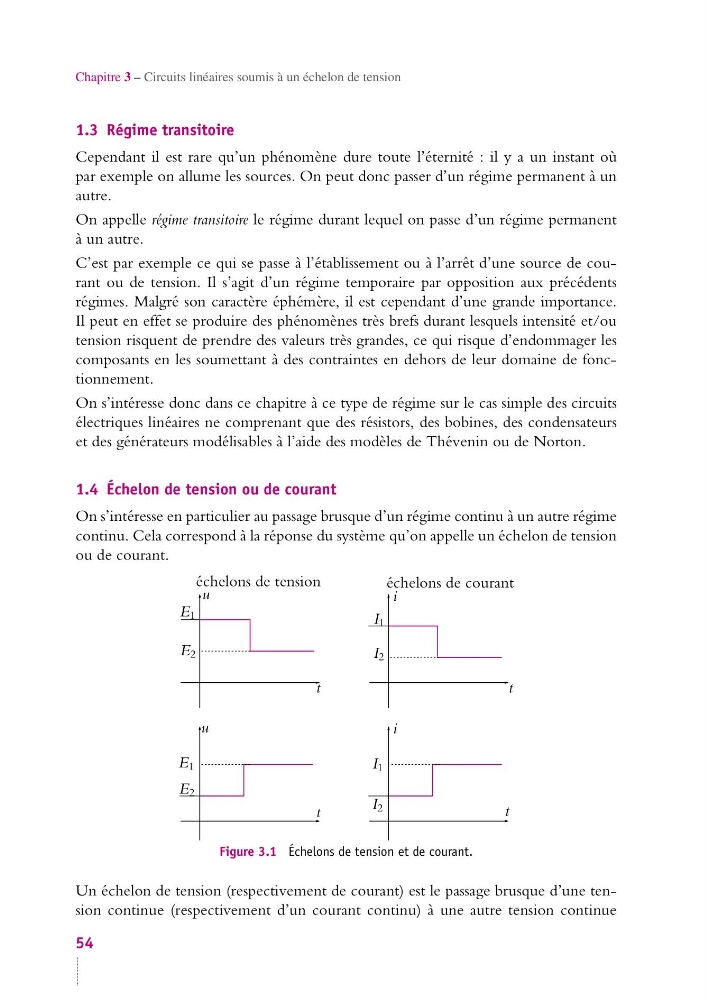

Figure 3.1 Échelons de tension et de courant.
Un échelon de tension (respectivement de courant) est le passage brusque d’une tension continue (respectivement d’un courant continu) à une autre tension continue
