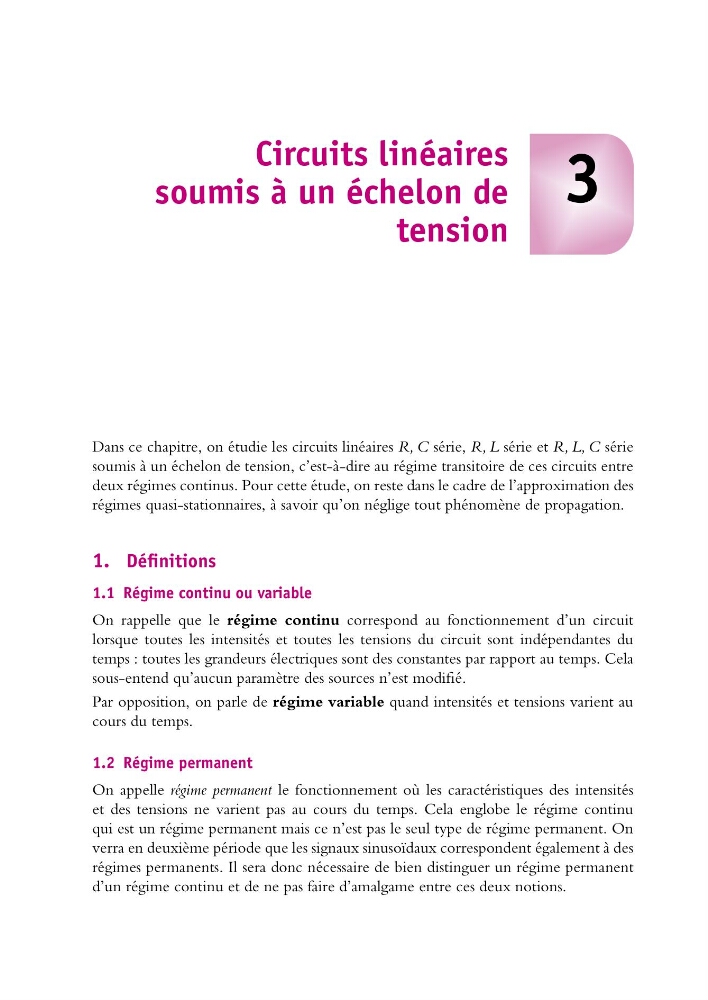

3
Circuits linéaires
soumis à un échelon de
tension
Dans ce chapitre, on étudie les circuits linéaires R, C série, R, L série et R, L, C série
soumis à un échelon de tension, c’est-à-dire au régime transitoire de ces circuits entre
deux régimes continus. Pour cette étude, on reste dans le cadre de l’approximation des
régimes quasi-stationnaires, à savoir qu’on néglige tout phénomène de propagation.
1. Définitions
1.1 Régime continu ou variable
On rappelle que le régime continu correspond au fonctionnement d’un circuit
lorsque toutes les intensités et toutes les tensions du circuit sont indépendantes du
temps : toutes les grandeurs électriques sont des constantes par rapport au temps. Cela
sous-entend qu’aucun paramètre des sources n’est modifié.
Par opposition, on parle de régime variable quand intensités et tensions varient au
cours du temps.
1.2 Régime permanent
On appelle régime permanent le fonctionnement où les caractéristiques des intensités
et des tensions ne varient pas au cours du temps. Cela englobe le régime continu
qui est un régime permanent mais ce n’est pas le seul type de régime permanent. On
verra en deuxième période que les signaux sinusoïdaux correspondent également à des
régimes permanents. Il sera donc nécessaire de bien distinguer un régime permanent
d’un régime continu et de ne pas faire d’amalgame entre ces deux notions.
