R 1
R 2
R 3
R 4
R 5
E 1
E 5

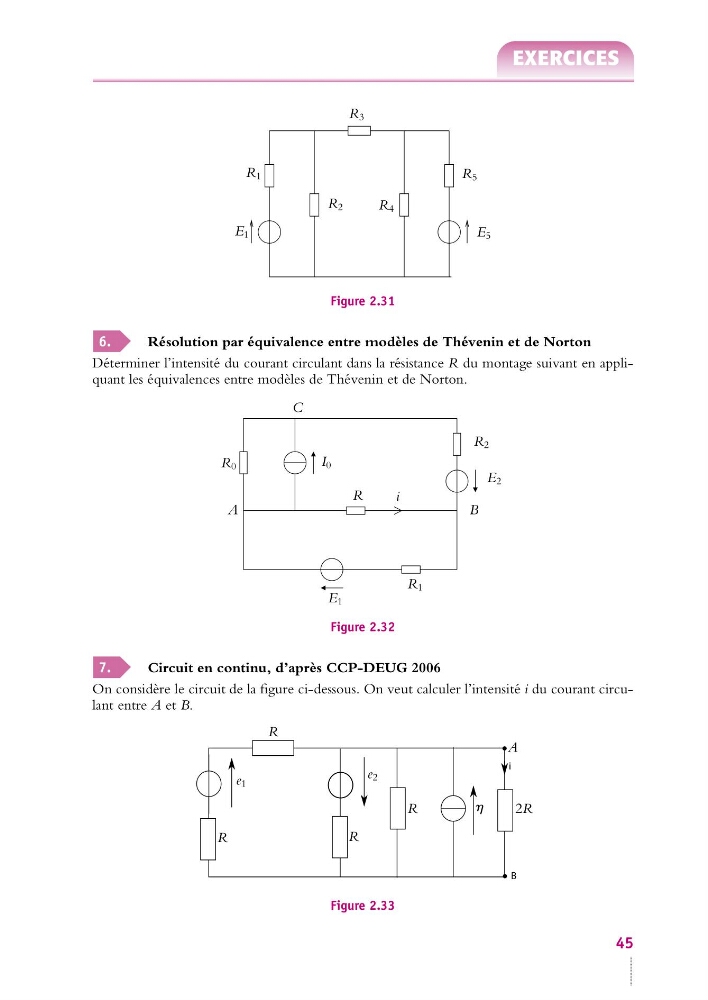

Figure 2.31
6.
Résolution par équivalence entre modèles de Thévenin et de Norton
Déterminer l’intensité du courant circulant dans la résistance R du montage suivant en appliquant les équivalences entre modèles de Thévenin et de Norton.
R
R 0
R 1
R 2
I 0
E 1
E 2
A
B
C
i
Figure 2.32
7.
Circuit en continu, d’après CCP-DEUG 2006
On considère le circuit de la figure ci-dessous. On veut calculer l’intensité i du courant circulant entre A et B.
B
i
R
R
R
R
e 1
e 2
2R
A
h
Figure 2.33
45
