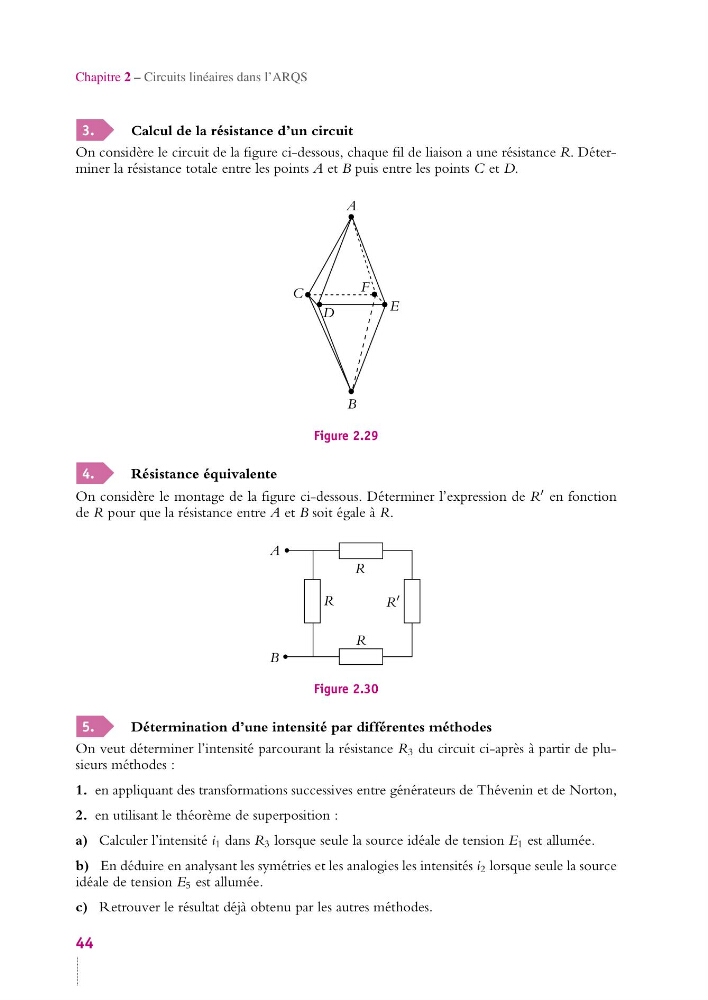

Chapitre 2 – Circuits linéaires dans l’ARQS
3.
Calcul de la résistance d’un circuit
On considère le circuit de la figure ci-dessous, chaque fil de liaison a une résistance R. Déterminer la résistance totale entre les points A et B puis entre les points C et D.
A
B
C
D
E
F
Figure 2.29
4.
Résistance équivalente
On considère le montage de la figure ci-dessous. Déterminer l’expression de R
en fonction
de R pour que la résistance entre A et B soit égale à R.
R
R
R
A
B
R
Figure 2.30
5.
Détermination d’une intensité par différentes méthodes
On veut déterminer l’intensité parcourant la résistance R 3 du circuit ci-après à partir de plusieurs méthodes :
1. en appliquant des transformations successives entre générateurs de Thévenin et de Norton,
2. en utilisant le théorème de superposition :
a) Calculer l’intensité i 1 dans R 3 lorsque seule la source idéale de tension E 1 est allumée.
b) En déduire en analysant les symétries et les analogies les intensités i 2 lorsque seule la source
idéale de tension E 5 est allumée.
c) Retrouver le résultat déjà obtenu par les autres méthodes.
44
