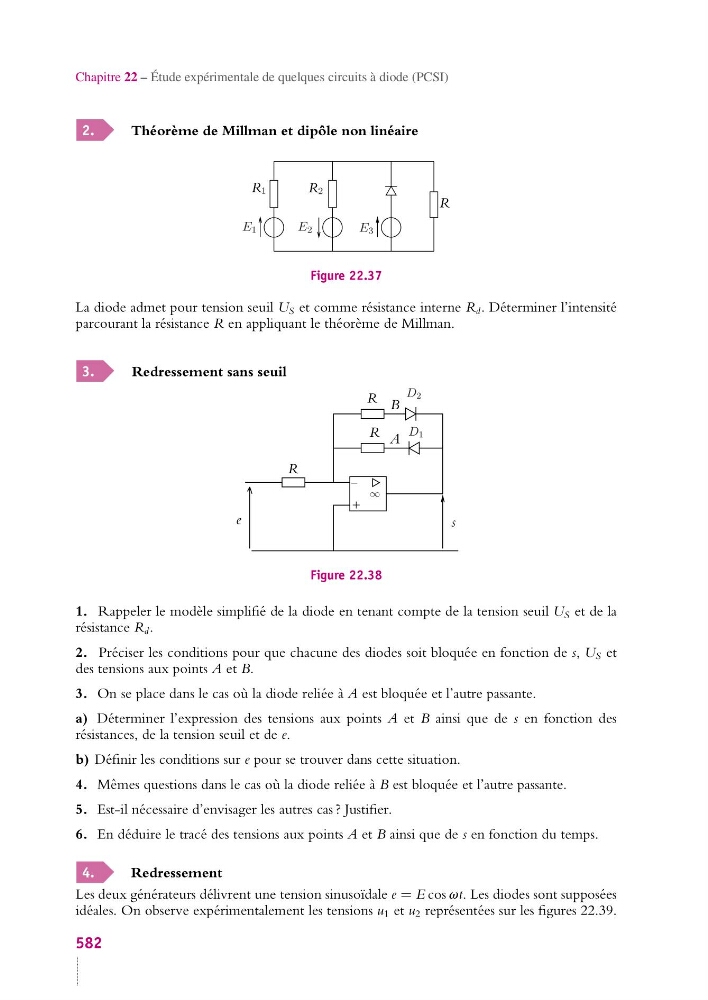

Chapitre 22 – Étude expérimentale de quelques circuits à diode (PCSI)
2.
Théorème de Millman et dipôle non linéaire
1
2
E 1
E 2
E 3
R
R
R
Figure 22.37
La diode admet pour tension seuil U S et comme résistance interne R d . Déterminer l’intensité
parcourant la résistance R en appliquant le théorème de Millman.
3.
Redressement sans seuil
D 1
D 2
−
∞
R
R
R
A
B
e
s
+
Figure 22.38
1. Rappeler le modèle simplifié de la diode en tenant compte de la tension seuil U S et de la
résistance R d .
2. Préciser les conditions pour que chacune des diodes soit bloquée en fonction de s, U S et
des tensions aux points A et B.
3. On se place dans le cas où la diode reliée à A est bloquée et l’autre passante.
a) Déterminer l’expression des tensions aux points A et B ainsi que de s en fonction des
résistances, de la tension seuil et de e.
b) Définir les conditions sur e pour se trouver dans cette situation.
4. Mêmes questions dans le cas où la diode reliée à B est bloquée et l’autre passante.
5. Est-il nécessaire d’envisager les autres cas ? Justifier.
6. En déduire le tracé des tensions aux points A et B ainsi que de s en fonction du temps.
4.
Redressement
Les deux générateurs délivrent une tension sinusoïdale e = E cos vt. Les diodes sont supposées
idéales. On observe expérimentalement les tensions u 1 et u 2 représentées sur les figures 22.39.
582
