e
e
D 2
D 1
u 2
u 1
u
R
i
t
t
u 1
u 2
T
2
T

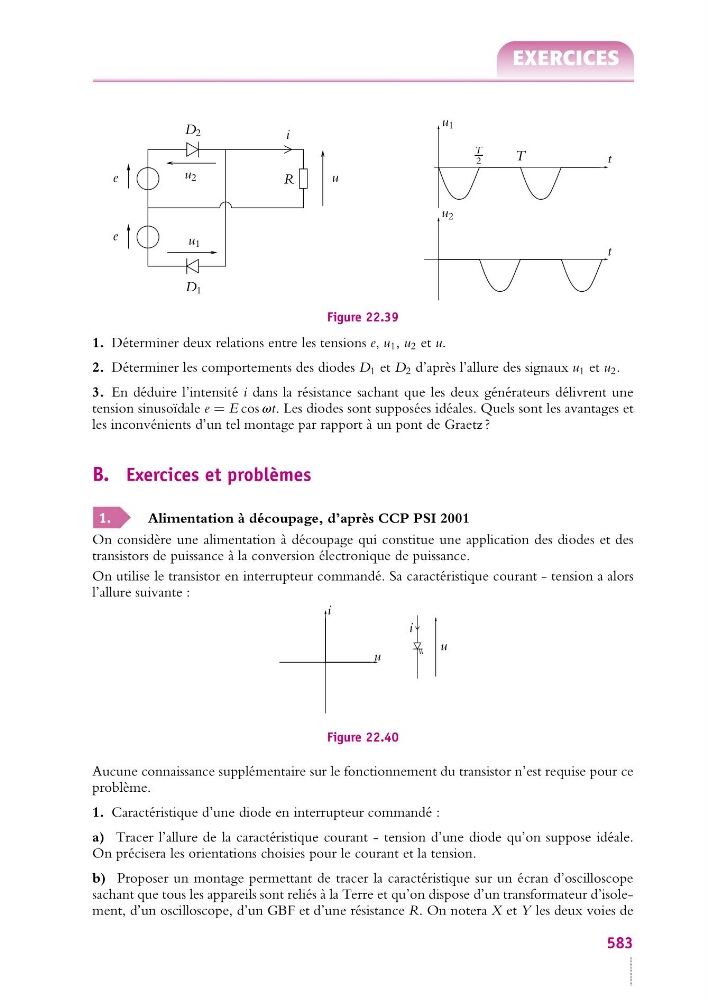

Figure 22.39
1. Déterminer deux relations entre les tensions e, u 1 , u 2 et u.
2. Déterminer les comportements des diodes D 1 et D 2 d’après l’allure des signaux u 1 et u 2 .
3. En déduire l’intensité i dans la résistance sachant que les deux générateurs délivrent une
tension sinusoïdale e = E cos vt. Les diodes sont supposées idéales. Quels sont les avantages et
les inconvénients d’un tel montage par rapport à un pont de Graetz ?
B. Exercices et problèmes
1.
Alimentation à découpage, d’après CCP PSI 2001
On considère une alimentation à découpage qui constitue une application des diodes et des
transistors de puissance à la conversion électronique de puissance.
On utilise le transistor en interrupteur commandé. Sa caractéristique courant - tension a alors
l’allure suivante :
i
i
u
u
Figure 22.40
Aucune connaissance supplémentaire sur le fonctionnement du transistor n’est requise pour ce
problème.
1. Caractéristique d’une diode en interrupteur commandé :
a) Tracer l’allure de la caractéristique courant - tension d’une diode qu’on suppose idéale.
On précisera les orientations choisies pour le courant et la tension.
b) Proposer un montage permettant de tracer la caractéristique sur un écran d’oscilloscope
sachant que tous les appareils sont reliés à la Terre et qu’on dispose d’un transformateur d’isolement, d’un oscilloscope, d’un GBF et d’une résistance R. On notera X et Y les deux voies de
583
