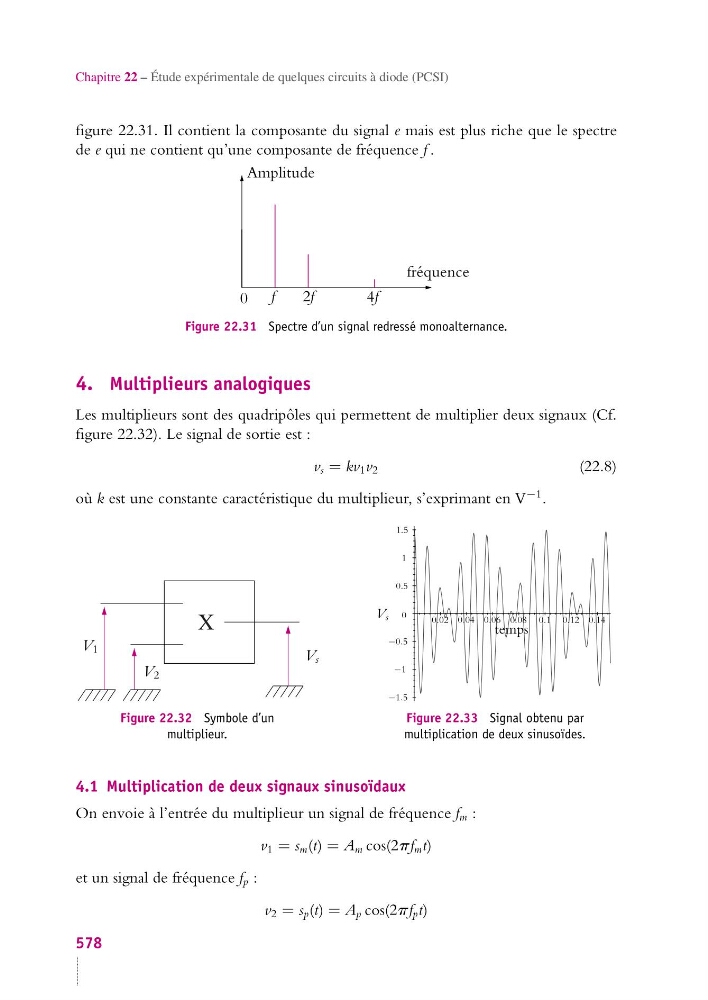

Chapitre 22 – Étude expérimentale de quelques circuits à diode (PCSI)
figure 22.31. Il contient la composante du signal e mais est plus riche que le spectre
de e qui ne contient qu’une composante de fréquence f .
0 f
2f
4f
Amplitude
fréquence
Figure 22.31 Spectre d’un signal redressé monoalternance.
4. Multiplieurs analogiques
Les multiplieurs sont des quadripôles qui permettent de multiplier deux signaux (Cf.
figure 22.32). Le signal de sortie est :
v s = kv 1 v 2
(22.8)
où k est une constante caractéristique du multiplieur, s’exprimant en V −1 .
X
V 1
V 2
V s
Figure 22.32 Symbole d’un
multiplieur.
1.5
1
V s
0.5
0
−0.5
−1
−1.5
0.02 0.04 0.06 0.08 0.1 0.12 0.14
temps
Figure 22.33 Signal obtenu par
multiplication de deux sinusoïdes.
4.1 Multiplication de deux signaux sinusoïdaux
On envoie à l’entrée du multiplieur un signal de fréquence f m :
v 1 = s m (t) = A m cos(2pf m t)
et un signal de fréquence f p :
v 2 = s p (t) = A p cos(2pf p t)
578
