Enrichissement du spectre par un dipôle non linéaire
En revanche, il est nécessaire d’utiliser ici une diode rapide (c’est-à-dire qui fonctionne à haute fréquence). Le signal dont on veut détecter l’enveloppe est noté V e , et
le signal obtenu après le détecteur de crête est V s (Cf. figure 22.29).
Pour reconstituer l’enveloppe de V e , il est nécessaire de bien choisir la constante
de temps t = RC. On nomme f m = 1/T m , la fréquence et la période de V s et
F M = 1/T M la fréquence et la période des ondulations de V e (Cf. figure 22.29). Sur
la figure, on a pris T m et T M très proches pour une meilleure compréhension mais
dans la réalité elles sont très différentes. Il faut que t soit grand devant T M pour ne pas
suivre l’ondulation (Cf. figure 22.30) et que t soit petit devant T m pour bien suivre
toutes les crêtes. On a représenté sur la figure 22.30 le cas où t T M (en gras) et le
cas où t T m (en pointillés).
m
T
T M
S
V
V e
t

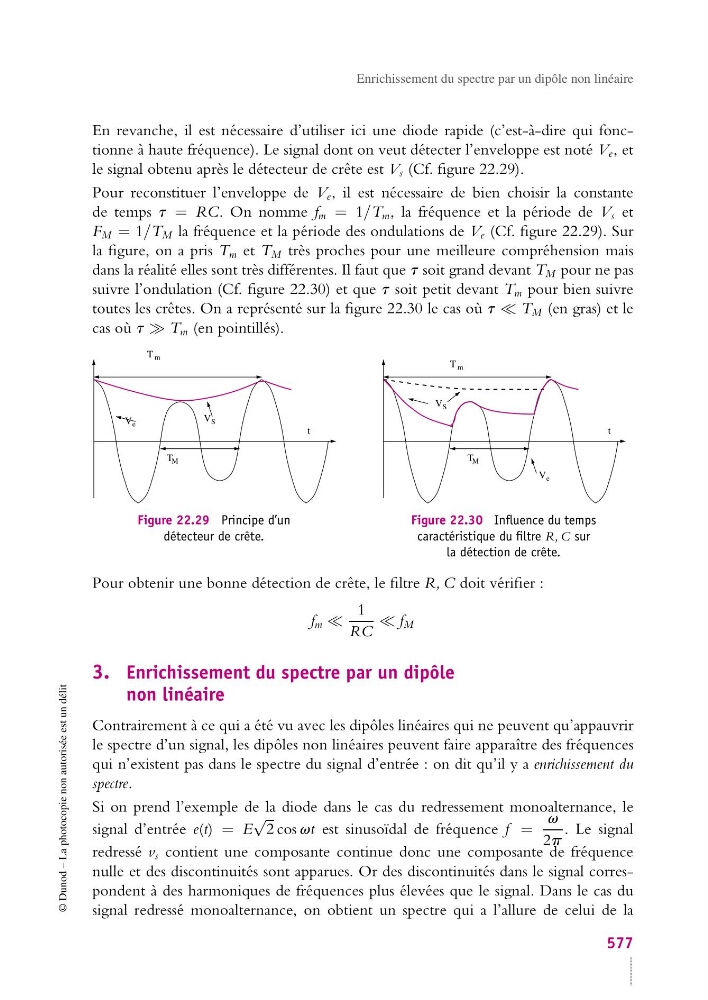

Figure 22.29 Principe d’un
détecteur de crête.
T M
V e
S
V
m
T
t
Figure 22.30 Influence du temps
caractéristique du filtre R, C sur
la détection de crête.
Pour obtenir une bonne détection de crête, le filtre R, C doit vérifier :
f m
1
RC
f M
3. Enrichissement du spectre par un dipôle
non linéaire
Contrairement à ce qui a été vu avec les dipôles linéaires qui ne peuvent qu’appauvrir
le spectre d’un signal, les dipôles non linéaires peuvent faire apparaître des fréquences
qui n’existent pas dans le spectre du signal d’entrée : on dit qu’il y a enrichissement du
spectre.
Si on prend l’exemple de la diode dans le cas du redressement monoalternance, le
signal d’entrée e(t) = E
√
2 cos vt est sinusoïdal de fréquence f =
v
2p
. Le signal
redressé v s contient une composante continue donc une composante de fréquence
nulle et des discontinuités sont apparues. Or des discontinuités dans le signal correspondent à des harmoniques de fréquences plus élevées que le signal. Dans le cas du
signal redressé monoalternance, on obtient un spectre qui a l’allure de celui de la
577
