Redressement et filtrage
e
i
u s
r
R

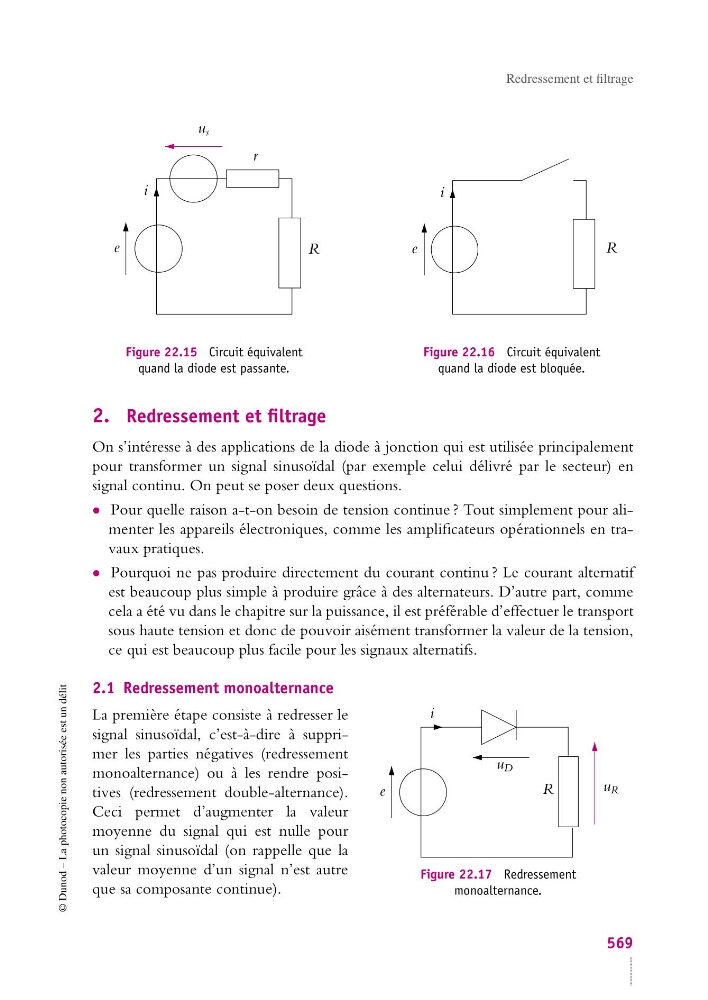

Figure 22.15 Circuit équivalent
quand la diode est passante.
e
i
R
Figure 22.16 Circuit équivalent
quand la diode est bloquée.
2. Redressement et filtrage
On s’intéresse à des applications de la diode à jonction qui est utilisée principalement
pour transformer un signal sinusoïdal (par exemple celui délivré par le secteur) en
signal continu. On peut se poser deux questions.
• Pour quelle raison a-t-on besoin de tension continue ? Tout simplement pour alimenter les appareils électroniques, comme les amplificateurs opérationnels en travaux pratiques.
• Pourquoi ne pas produire directement du courant continu ? Le courant alternatif
est beaucoup plus simple à produire grâce à des alternateurs. D’autre part, comme
cela a été vu dans le chapitre sur la puissance, il est préférable d’effectuer le transport
sous haute tension et donc de pouvoir aisément transformer la valeur de la tension,
ce qui est beaucoup plus facile pour les signaux alternatifs.
2.1 Redressement monoalternance
e
i
u D
R
u R
Figure 22.17 Redressement
monoalternance.
La première étape consiste à redresser le
signal sinusoïdal, c’est-à-dire à supprimer les parties négatives (redressement
monoalternance) ou à les rendre positives (redressement double-alternance).
Ceci permet d’augmenter la valeur
moyenne du signal qui est nulle pour
un signal sinusoïdal (on rappelle que la
valeur moyenne d’un signal n’est autre
que sa composante continue).
