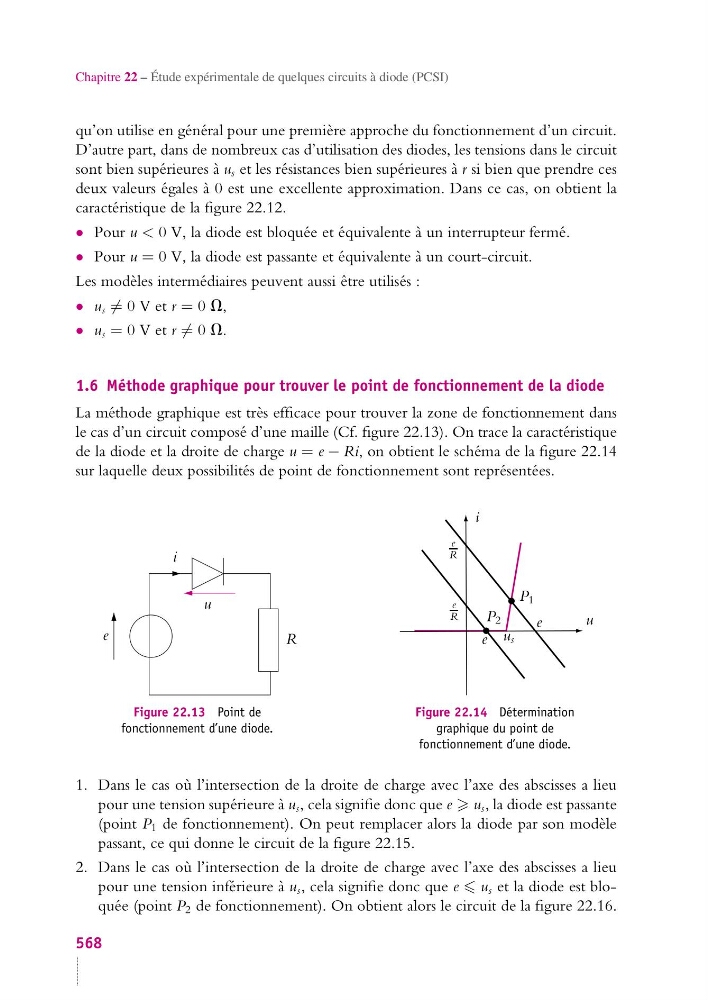

Chapitre 22 – Étude expérimentale de quelques circuits à diode (PCSI)
qu’on utilise en général pour une première approche du fonctionnement d’un circuit.
D’autre part, dans de nombreux cas d’utilisation des diodes, les tensions dans le circuit
sont bien supérieures à u s et les résistances bien supérieures à r si bien que prendre ces
deux valeurs égales à 0 est une excellente approximation. Dans ce cas, on obtient la
caractéristique de la figure 22.12.
• Pour u < 0 V, la diode est bloquée et équivalente à un interrupteur fermé.
• Pour u = 0 V, la diode est passante et équivalente à un court-circuit.
Les modèles intermédiaires peuvent aussi être utilisés :
• u s = 0 V et r = 0 V,
• u s = 0 V et r = 0 V.
1.6 Méthode graphique pour trouver le point de fonctionnement de la diode
La méthode graphique est très efficace pour trouver la zone de fonctionnement dans
le cas d’un circuit composé d’une maille (Cf. figure 22.13). On trace la caractéristique
de la diode et la droite de charge u = e − Ri, on obtient le schéma de la figure 22.14
sur laquelle deux possibilités de point de fonctionnement sont représentées.
e
i
u
R
Figure 22.13 Point de
fonctionnement d’une diode.
u
i
u s
P 1
P 2
e
e
e
R
e
R
Figure 22.14 Détermination
graphique du point de
fonctionnement d’une diode.
1. Dans le cas où l’intersection de la droite de charge avec l’axe des abscisses a lieu
pour une tension supérieure à u s , cela signifie donc que e u s , la diode est passante
(point P 1 de fonctionnement). On peut remplacer alors la diode par son modèle
passant, ce qui donne le circuit de la figure 22.15.
2. Dans le cas où l’intersection de la droite de charge avec l’axe des abscisses a lieu
pour une tension inférieure à u s , cela signifie donc que e u s et la diode est bloquée (point P 2 de fonctionnement). On obtient alors le circuit de la figure 22.16.
568
