22

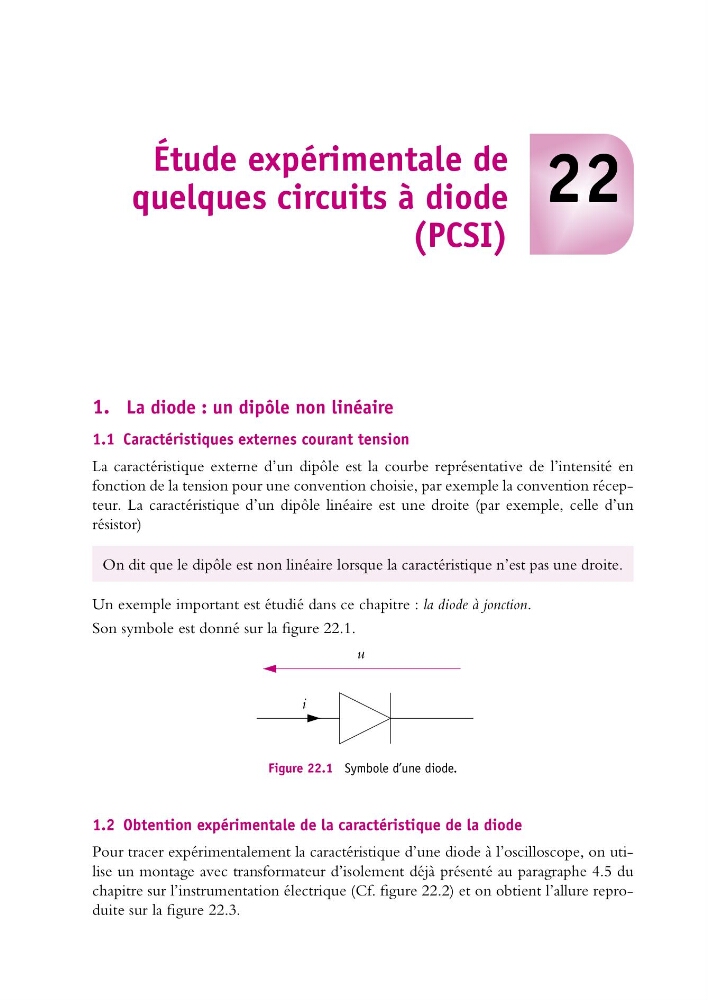

Étude expérimentale de
quelques circuits à diode
(PCSI)
1. La diode : un dipôle non linéaire
1.1 Caractéristiques externes courant tension
La caractéristique externe d’un dipôle est la courbe représentative de l’intensité en
fonction de la tension pour une convention choisie, par exemple la convention récepteur. La caractéristique d’un dipôle linéaire est une droite (par exemple, celle d’un
résistor)
On dit que le dipôle est non linéaire lorsque la caractéristique n’est pas une droite.
Un exemple important est étudié dans ce chapitre : la diode à jonction.
Son symbole est donné sur la figure 22.1.
u
i
Figure 22.1 Symbole d’une diode.
1.2 Obtention expérimentale de la caractéristique de la diode
Pour tracer expérimentalement la caractéristique d’une diode à l’oscilloscope, on utilise un montage avec transformateur d’isolement déjà présenté au paragraphe 4.5 du
chapitre sur l’instrumentation électrique (Cf. figure 22.2) et on obtient l’allure reproduite sur la figure 22.3.
