Chapitre 21 – Amplificateur opérationnel
i(t)
R f
−
−
−
+
+
+
∞
∞
∞
R
R
R
R
R
R v
v 1
v
V ref
0 Dt
R 1
R 2
C

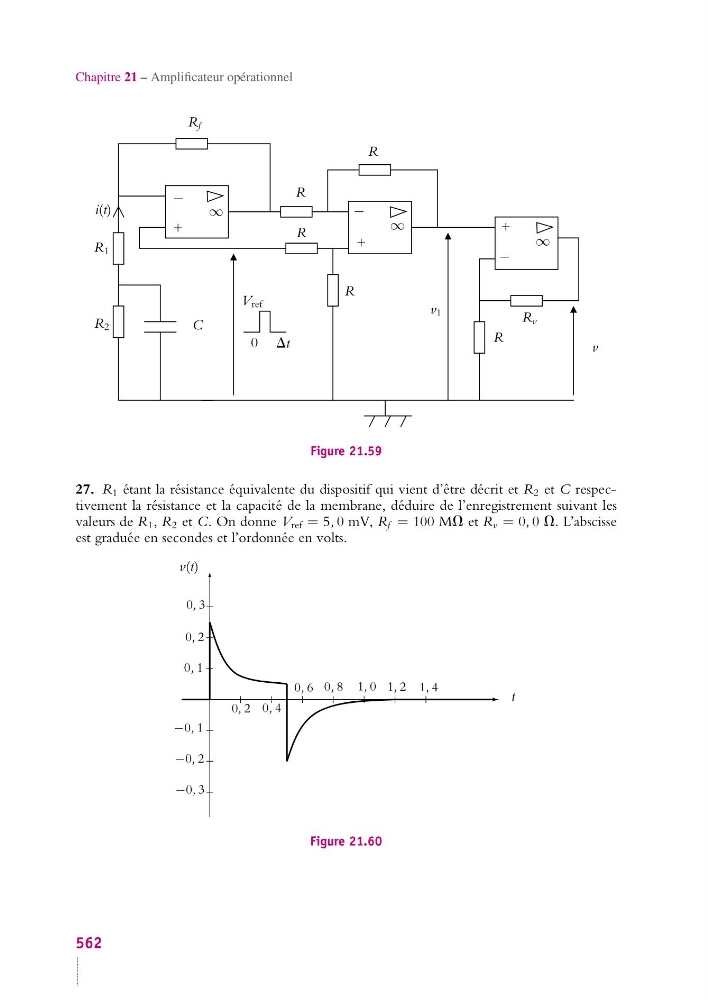

Figure 21.59
27. R 1 étant la résistance équivalente du dispositif qui vient d’être décrit et R 2 et C respectivement la résistance et la capacité de la membrane, déduire de l’enregistrement suivant les
valeurs de R 1 , R 2 et C. On donne V ref = 5, 0 mV, R f = 100 MV et R v = 0, 0 V. L’abscisse
est graduée en secondes et l’ordonnée en volts.
v(t)
t
0, 1
0, 2
0, 2
0, 3
0, 4
0, 6 0, 8 1, 0 1, 2 1, 4
−0, 1
−0, 2
−0, 3
Figure 21.60
562
