Chapitre 22 – Étude expérimentale de quelques circuits à diode (PCSI)
A
B
C
D
R
GBF
oscilloscope
voie 1
voie 2
diode
transformateur d’isolement

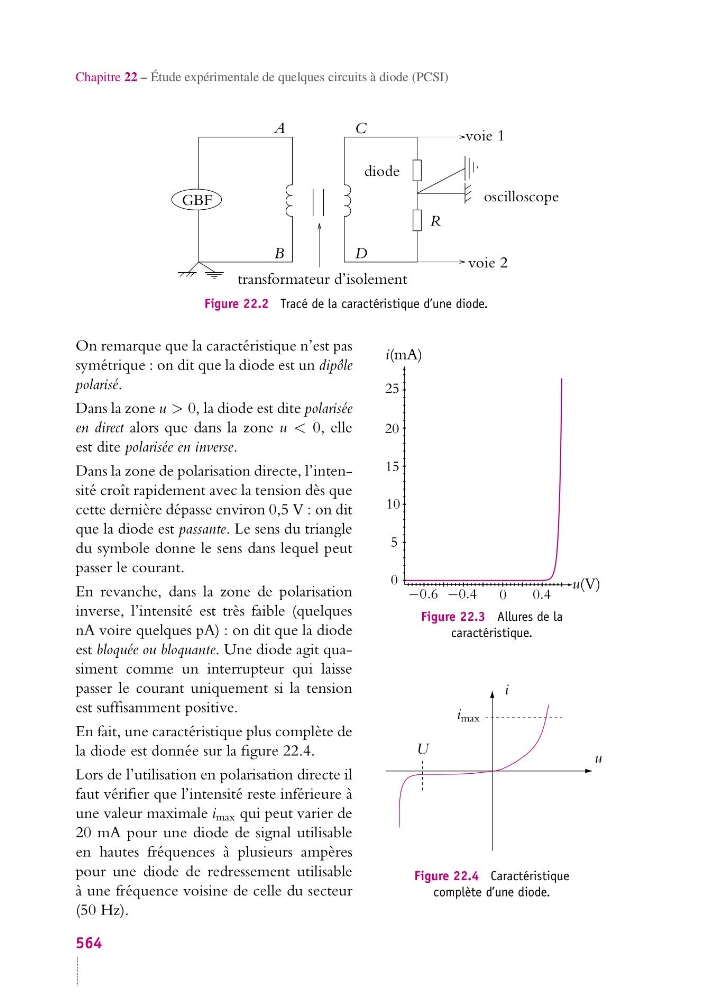

Figure 22.2 Tracé de la caractéristique d’une diode.
10
15
20
25
5
0.4
−0.4
−0.6
0
0
u(V)
i(mA)
Figure 22.3 Allures de la
caractéristique.
On remarque que la caractéristique n’est pas
symétrique : on dit que la diode est un dipôle
polarisé.
Dans la zone u > 0, la diode est dite polarisée
en direct alors que dans la zone u < 0, elle
est dite polarisée en inverse.
Dans la zone de polarisation directe, l’intensité croît rapidement avec la tension dès que
cette dernière dépasse environ 0,5 V : on dit
que la diode est passante. Le sens du triangle
du symbole donne le sens dans lequel peut
passer le courant.
En revanche, dans la zone de polarisation
inverse, l’intensité est très faible (quelques
nA voire quelques pA) : on dit que la diode
est bloquée ou bloquante. Une diode agit quasiment comme un interrupteur qui laisse
passer le courant uniquement si la tension
est suffisamment positive.
U
u
i
i max
Figure 22.4 Caractéristique
complète d’une diode.
En fait, une caractéristique plus complète de
la diode est donnée sur la figure 22.4.
Lors de l’utilisation en polarisation directe il
faut vérifier que l’intensité reste inférieure à
une valeur maximale i max qui peut varier de
20 mA pour une diode de signal utilisable
en hautes fréquences à plusieurs ampères
pour une diode de redressement utilisable
à une fréquence voisine de celle du secteur
(50 Hz).
