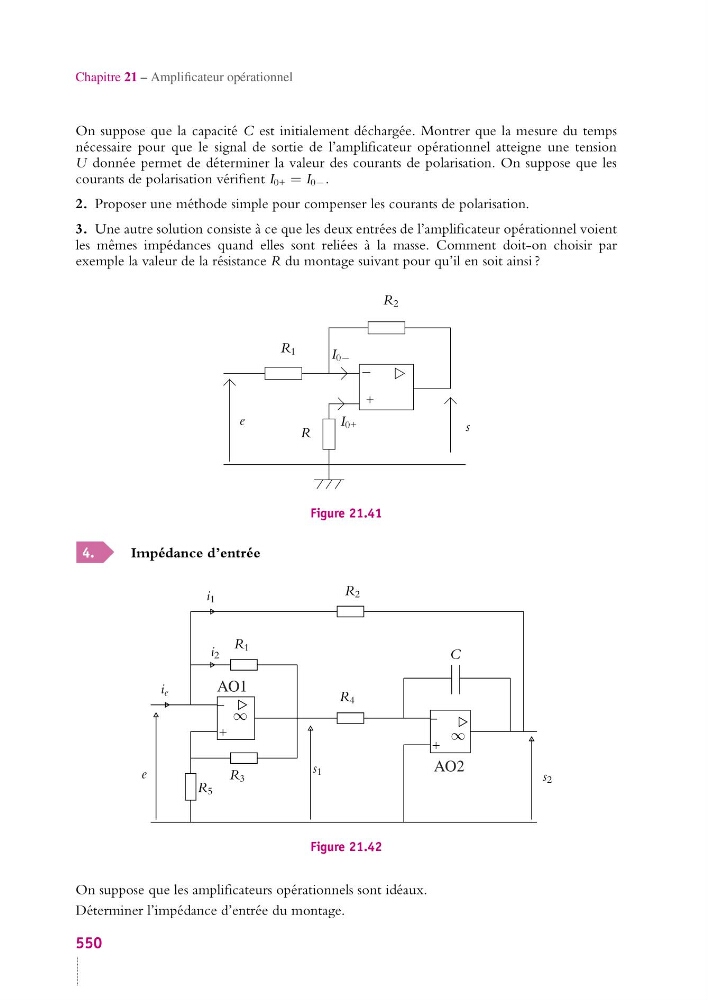

Chapitre 21 – Amplificateur opérationnel
On suppose que la capacité C est initialement déchargée. Montrer que la mesure du temps
nécessaire pour que le signal de sortie de l’amplificateur opérationnel atteigne une tension
U donnée permet de déterminer la valeur des courants de polarisation. On suppose que les
courants de polarisation vérifient I 0+ = I 0− .
2. Proposer une méthode simple pour compenser les courants de polarisation.
3. Une autre solution consiste à ce que les deux entrées de l’amplificateur opérationnel voient
les mêmes impédances quand elles sont reliées à la masse. Comment doit-on choisir par
exemple la valeur de la résistance R du montage suivant pour qu’il en soit ainsi ?
I 0−
I 0+
+
−
R 2
s
R 1
e
R
Figure 21.41
4.
Impédance d’entrée
−
−
AO1
AO2
e
R 5
R 3
R 4
R 1
R 2
C
i e
i 1
i 2
s 1
s 2
+
+
∞
∞
Figure 21.42
On suppose que les amplificateurs opérationnels sont idéaux.
Déterminer l’impédance d’entrée du montage.
