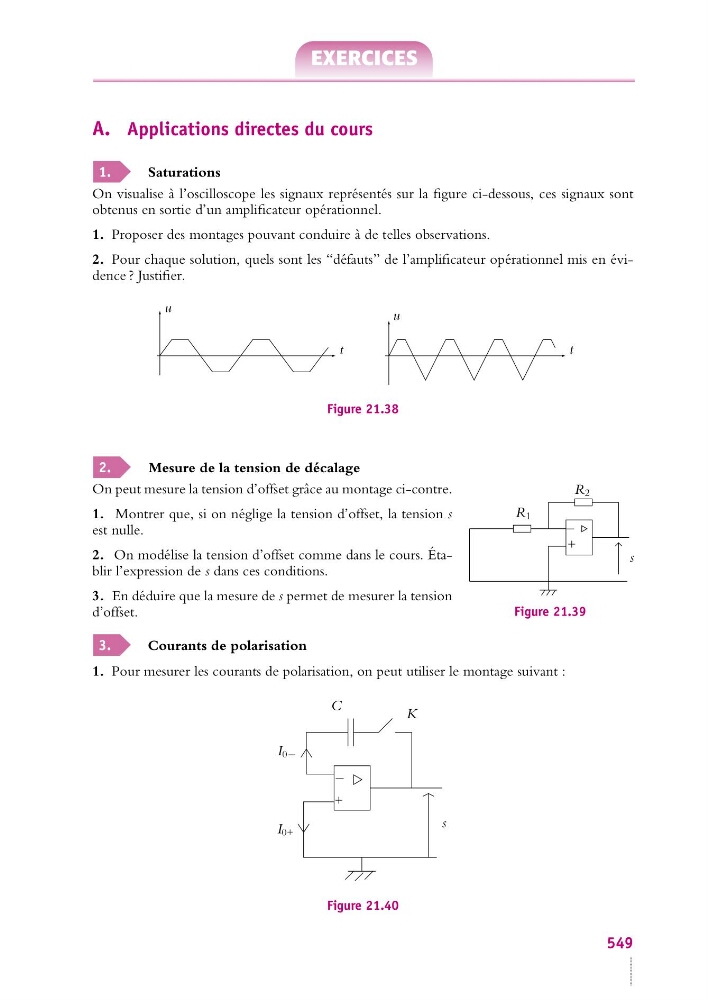

A. Applications directes du cours
1.
Saturations
On visualise à l’oscilloscope les signaux représentés sur la figure ci-dessous, ces signaux sont
obtenus en sortie d’un amplificateur opérationnel.
1. Proposer des montages pouvant conduire à de telles observations.
2. Pour chaque solution, quels sont les “défauts” de l’amplificateur opérationnel mis en évidence ? Justifier.
u
u
t
t
Figure 21.38
2.
Mesure de la tension de décalage
R 1
R 2
s
+
−
Figure 21.39
On peut mesure la tension d’offset grâce au montage ci-contre.
1. Montrer que, si on néglige la tension d’offset, la tension s
est nulle.
2. On modélise la tension d’offset comme dans le cours. Établir l’expression de s dans ces conditions.
3. En déduire que la mesure de s permet de mesurer la tension
d’offset.
3.
Courants de polarisation
1. Pour mesurer les courants de polarisation, on peut utiliser le montage suivant :
I 0−
I 0+
+
−
K
s
C
Figure 21.40
549
