Complément : multivibrateur astable
-
+
oo
R 1
R 2
R
C
s
i

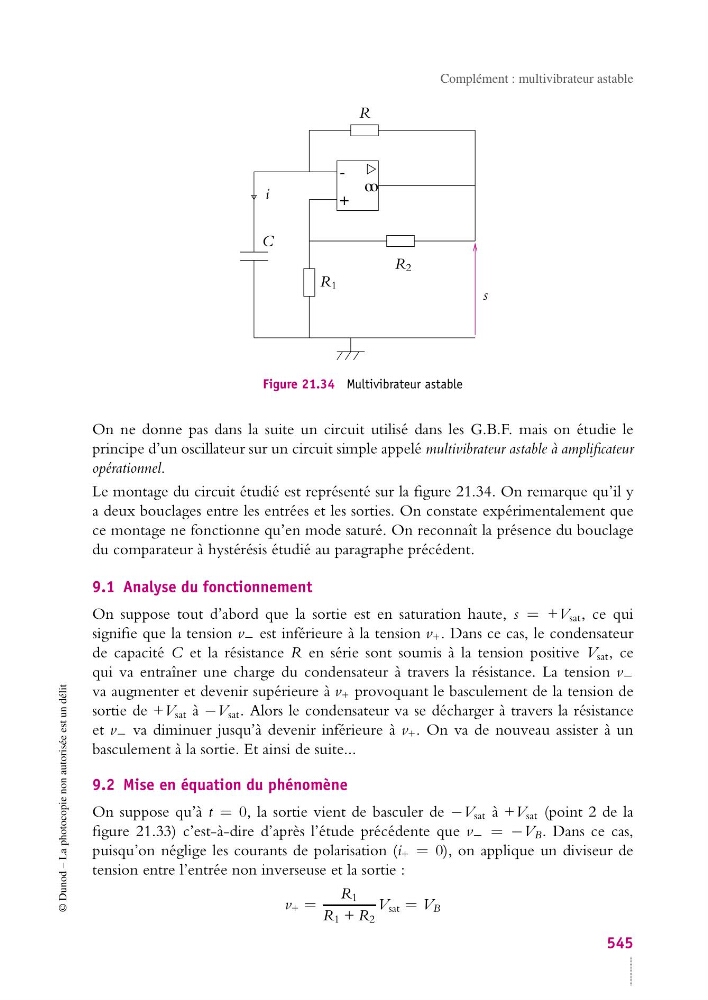

Figure 21.34 Multivibrateur astable
On ne donne pas dans la suite un circuit utilisé dans les G.B.F. mais on étudie le
principe d’un oscillateur sur un circuit simple appelé multivibrateur astable à amplificateur
opérationnel.
Le montage du circuit étudié est représenté sur la figure 21.34. On remarque qu’il y
a deux bouclages entre les entrées et les sorties. On constate expérimentalement que
ce montage ne fonctionne qu’en mode saturé. On reconnaît la présence du bouclage
du comparateur à hystérésis étudié au paragraphe précédent.
9.1 Analyse du fonctionnement
On suppose tout d’abord que la sortie est en saturation haute, s = +V sat , ce qui
signifie que la tension v − est inférieure à la tension v + . Dans ce cas, le condensateur
de capacité C et la résistance R en série sont soumis à la tension positive V sat , ce
qui va entraîner une charge du condensateur à travers la résistance. La tension v −
va augmenter et devenir supérieure à v + provoquant le basculement de la tension de
sortie de +V sat à −V sat . Alors le condensateur va se décharger à travers la résistance
et v − va diminuer jusqu’à devenir inférieure à v + . On va de nouveau assister à un
basculement à la sortie. Et ainsi de suite...
9.2 Mise en équation du phénomène
On suppose qu’à t = 0, la sortie vient de basculer de −V sat à +V sat (point 2 de la
figure 21.33) c’est-à-dire d’après l’étude précédente que v − = −V B . Dans ce cas,
puisqu’on néglige les courants de polarisation (i + = 0), on applique un diviseur de
tension entre l’entrée non inverseuse et la sortie :
v + =
R 1
R 1 + R 2
V sat = V B
