Chapitre 21 – Amplificateur opérationnel
e
t
V B
−V B
1
1
2
3
4
5
6

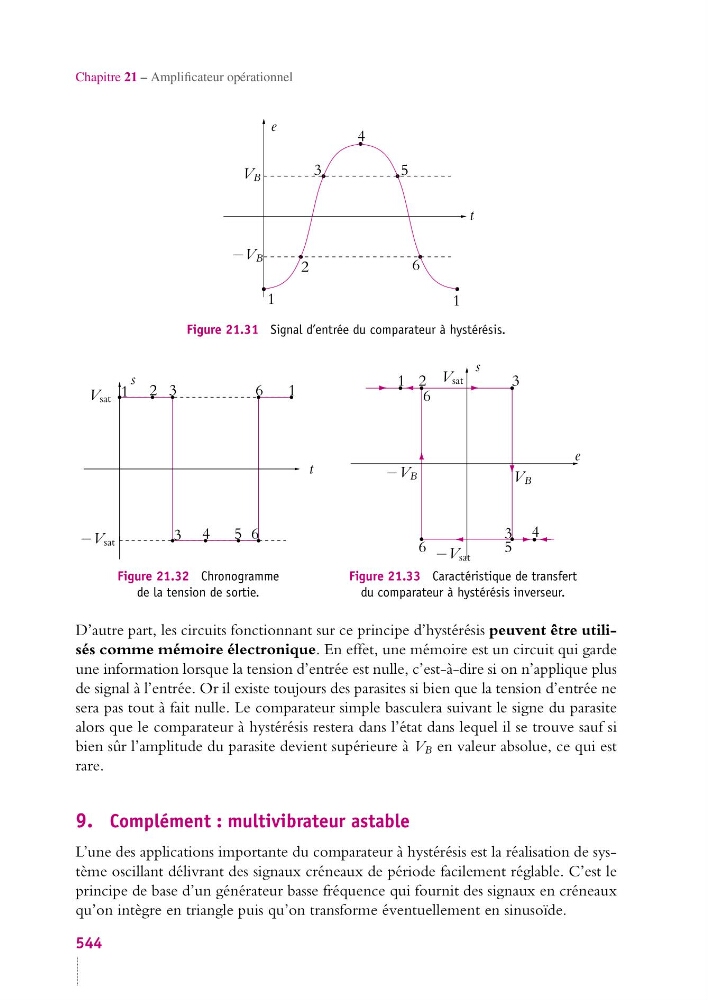

Figure 21.31 Signal d’entrée du comparateur à hystérésis.
s
t
V sat
−V sat
1
1 2
3
3
4 5
6
6
Figure 21.32 Chronogramme
de la tension de sortie.
e
s
−V B
V B
V sat
−V sat
1 2
3
3
4
5
6
6
Figure 21.33 Caractéristique de transfert
du comparateur à hystérésis inverseur.
D’autre part, les circuits fonctionnant sur ce principe d’hystérésis peuvent être utilisés comme mémoire électronique. En effet, une mémoire est un circuit qui garde
une information lorsque la tension d’entrée est nulle, c’est-à-dire si on n’applique plus
de signal à l’entrée. Or il existe toujours des parasites si bien que la tension d’entrée ne
sera pas tout à fait nulle. Le comparateur simple basculera suivant le signe du parasite
alors que le comparateur à hystérésis restera dans l’état dans lequel il se trouve sauf si
bien sûr l’amplitude du parasite devient supérieure à V B en valeur absolue, ce qui est
rare.
9. Complément : multivibrateur astable
L’une des applications importante du comparateur à hystérésis est la réalisation de système oscillant délivrant des signaux créneaux de période facilement réglable. C’est le
principe de base d’un générateur basse fréquence qui fournit des signaux en créneaux
qu’on intègre en triangle puis qu’on transforme éventuellement en sinusoïde.
544
