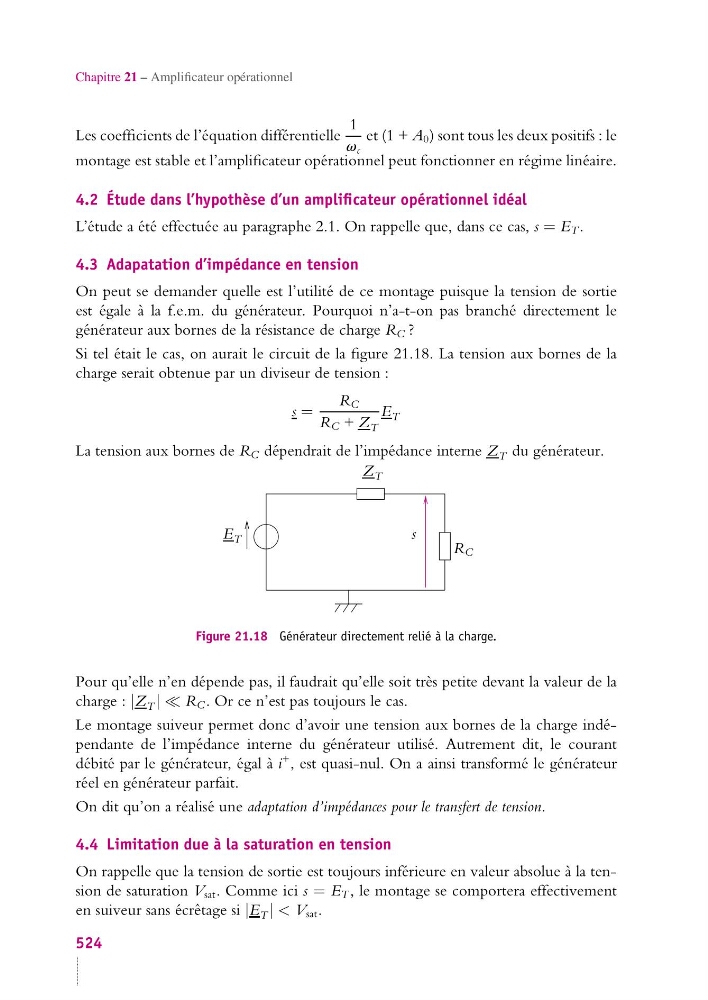

Chapitre 21 – Amplificateur opérationnel
Les coefficients de l’équation différentielle
1
v c
et (1 + A 0 ) sont tous les deux positifs : le
montage est stable et l’amplificateur opérationnel peut fonctionner en régime linéaire.
4.2 Étude dans l’hypothèse d’un amplificateur opérationnel idéal
L’étude a été effectuée au paragraphe 2.1. On rappelle que, dans ce cas, s = E T .
4.3 Adapatation d’impédance en tension
On peut se demander quelle est l’utilité de ce montage puisque la tension de sortie
est égale à la f.e.m. du générateur. Pourquoi n’a-t-on pas branché directement le
générateur aux bornes de la résistance de charge R C ?
Si tel était le cas, on aurait le circuit de la figure 21.18. La tension aux bornes de la
charge serait obtenue par un diviseur de tension :
s =
R C
R C + Z T
E T
La tension aux bornes de R C dépendrait de l’impédance interne Z T du générateur.
E T
Z T
R C
s
Figure 21.18 Générateur directement relié à la charge.
Pour qu’elle n’en dépende pas, il faudrait qu’elle soit très petite devant la valeur de la
charge : |Z T | | R C . Or ce n’est pas toujours le cas.
Le montage suiveur permet donc d’avoir une tension aux bornes de la charge indépendante de l’impédance interne du générateur utilisé. Autrement dit, le courant
débité par le générateur, égal à i
+ , est quasi-nul. On a ainsi transformé le générateur
réel en générateur parfait.
On dit qu’on a réalisé une adaptation d’impédances pour le transfert de tension.
4.4 Limitation due à la saturation en tension
On rappelle que la tension de sortie est toujours inférieure en valeur absolue à la tension de saturation V sat . Comme ici s = E T , le montage se comportera effectivement
en suiveur sans écrêtage si |E T | < V sat .
524
