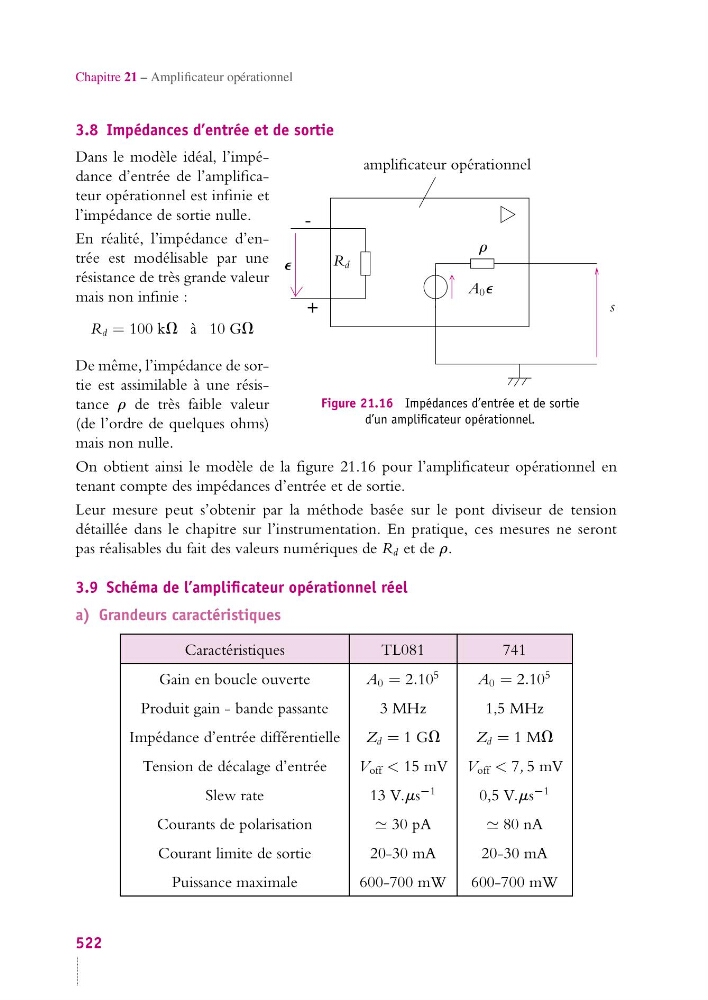

Chapitre 21 – Amplificateur opérationnel
3.8 Impédances d’entrée et de sortie
-
+
e
R d
A 0 e
r
s
amplificateur opérationnel
Figure 21.16 Impédances d’entrée et de sortie
d’un amplificateur opérationnel.
Dans le modèle idéal, l’impédance d’entrée de l’amplificateur opérationnel est infinie et
l’impédance de sortie nulle.
En réalité, l’impédance d’entrée est modélisable par une
résistance de très grande valeur
mais non infinie :
R d = 100 kV à 10 GV
De même, l’impédance de sortie est assimilable à une résistance r de très faible valeur
(de l’ordre de quelques ohms)
mais non nulle.
On obtient ainsi le modèle de la figure 21.16 pour l’amplificateur opérationnel en
tenant compte des impédances d’entrée et de sortie.
Leur mesure peut s’obtenir par la méthode basée sur le pont diviseur de tension
détaillée dans le chapitre sur l’instrumentation. En pratique, ces mesures ne seront
pas réalisables du fait des valeurs numériques de R d et de r.
3.9 Schéma de l’amplificateur opérationnel réel
a) Grandeurs caractéristiques
Caractéristiques
TL081
741
Gain en boucle ouverte
A 0 = 2.10
5
A 0 = 2.10
5
Produit gain - bande passante
3 MHz
1,5 MHz
Impédance d’entrée différentielle
Z d = 1 GV
Z d = 1 MV
Tension de décalage d’entrée
V off < 15 mV V off < 7, 5 mV
Slew rate
13 V.ms −1
0,5 V.ms −1
Courants de polarisation
30 pA
80 nA
Courant limite de sortie
20-30 mA
20-30 mA
Puissance maximale
600-700 mW
600-700 mW
522
