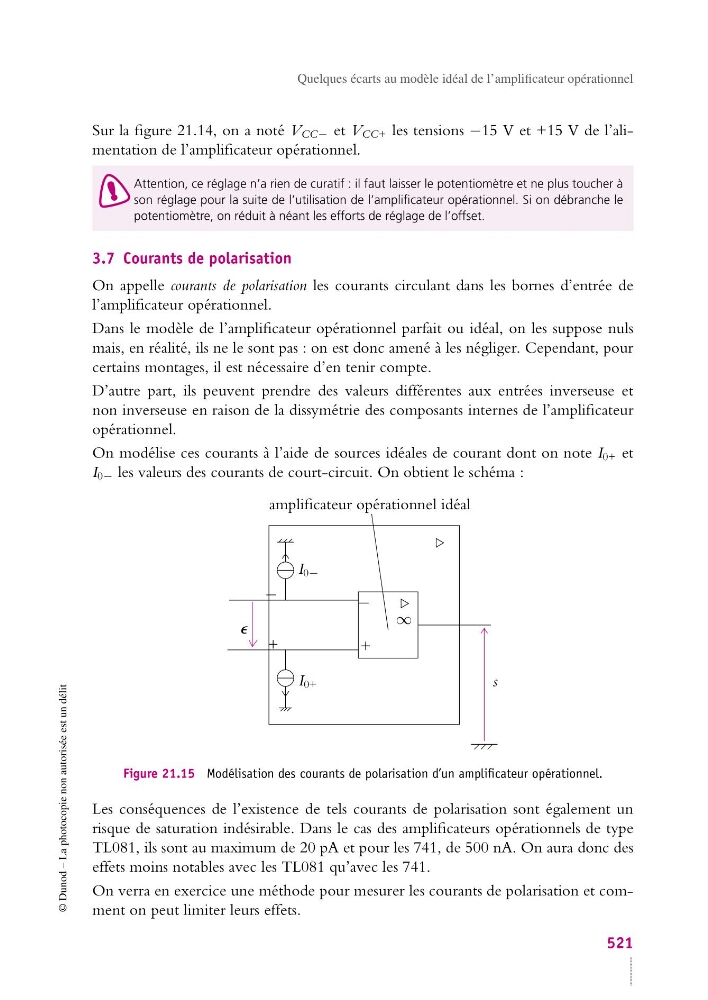

Quelques écarts au modèle idéal de l’amplificateur opérationnel
Sur la figure 21.14, on a noté V CC− et V CC+ les tensions −15 V et +15 V de l’alimentation de l’amplificateur opérationnel.
Attention, ce réglage n’a rien de curatif : il faut laisser le potentiomètre et ne plus toucher à
son réglage pour la suite de l’utilisation de l’amplificateur opérationnel. Si on débranche le
potentiomètre, on réduit à néant les efforts de réglage de l’offset.
3.7 Courants de polarisation
On appelle courants de polarisation les courants circulant dans les bornes d’entrée de
l’amplificateur opérationnel.
Dans le modèle de l’amplificateur opérationnel parfait ou idéal, on les suppose nuls
mais, en réalité, ils ne le sont pas : on est donc amené à les négliger. Cependant, pour
certains montages, il est nécessaire d’en tenir compte.
D’autre part, ils peuvent prendre des valeurs différentes aux entrées inverseuse et
non inverseuse en raison de la dissymétrie des composants internes de l’amplificateur
opérationnel.
On modélise ces courants à l’aide de sources idéales de courant dont on note I 0+ et
I 0− les valeurs des courants de court-circuit. On obtient le schéma :
e
+
+
−
−
∞
I 0−
I 0+
amplificateur opérationnel idéal
s
Figure 21.15 Modélisation des courants de polarisation d’un amplificateur opérationnel.
Les conséquences de l’existence de tels courants de polarisation sont également un
risque de saturation indésirable. Dans le cas des amplificateurs opérationnels de type
TL081, ils sont au maximum de 20 pA et pour les 741, de 500 nA. On aura donc des
effets moins notables avec les TL081 qu’avec les 741.
On verra en exercice une méthode pour mesurer les courants de polarisation et comment on peut limiter leurs effets.
521
