Chapitre 21 – Amplificateur opérationnel
phénomène se produit plus tôt pour l’une des saturations que pour l’autre. On risque
alors un écrêtage pour la partie haute ou la partie basse du signal suivant le signe de la
tension d’offset sans que l’autre soit affectée.
Ce type de problèmes peut se produire lorsqu’on a un fort gain. Il se manifeste quand
l’amplitude du signal à amplifier devient du même ordre de grandeur que la tension
de décalage V d . Les deux tensions sont alors amplifiées et la tension de saturation en
sortie sera atteinte deux fois plus vite.
En faible gain, la tension d’offset sera souvent négligeable devant la tension d’entrée
(car on choisit cette dernière avec des conditions beaucoup moins restrictives). Dans
ce cas, le phénomène de saturation en sortie provient essentiellement de la valeur de
la tension d’entrée et on n’a pas à se préoccuper de la tension de décalage.
On précisera pour chaque montage particulier qui sera étudié dans la suite du chapitre
si la tension d’offset est réellement un inconvénient.
Il existe des méthodes de compensation de cette tension de décalage. En voici un
exemple.
On utilise les bornes 1, 4 et 5 du brochage de l’amplificateur opérationnel et on
construit un montage potentiométrique afin de « resymétriser » artificiellement le
composant. De cette façon, on aura bien une tension de sortie nulle quand on impose
une différence de potentiel nulle à l’entrée.
La correction de l’offset s’obtient, par exemple, sur le montage qui a permis sa mesure
(Cf. exercice) ou sur un montage où on a simplement relié les deux bornes d’entrée à
la masse du circuit. On règle le potentiomètre jusqu’à ce que la tension de sortie soit
nulle et ainsi on aura bien corrigé le défaut par rapport au modèle idéal.
+
-
V CC− E + E −
S V CC+ non connectée
potentiomètre
1
2
3
4
5
6
7
8

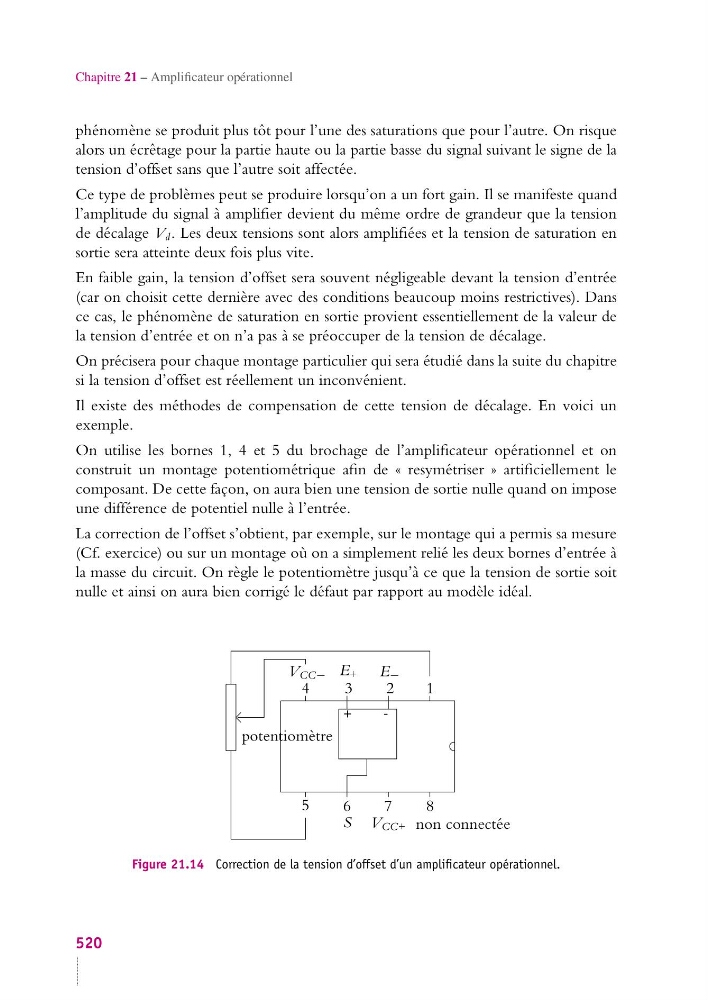

Figure 21.14 Correction de la tension d’offset d’un amplificateur opérationnel.
520
