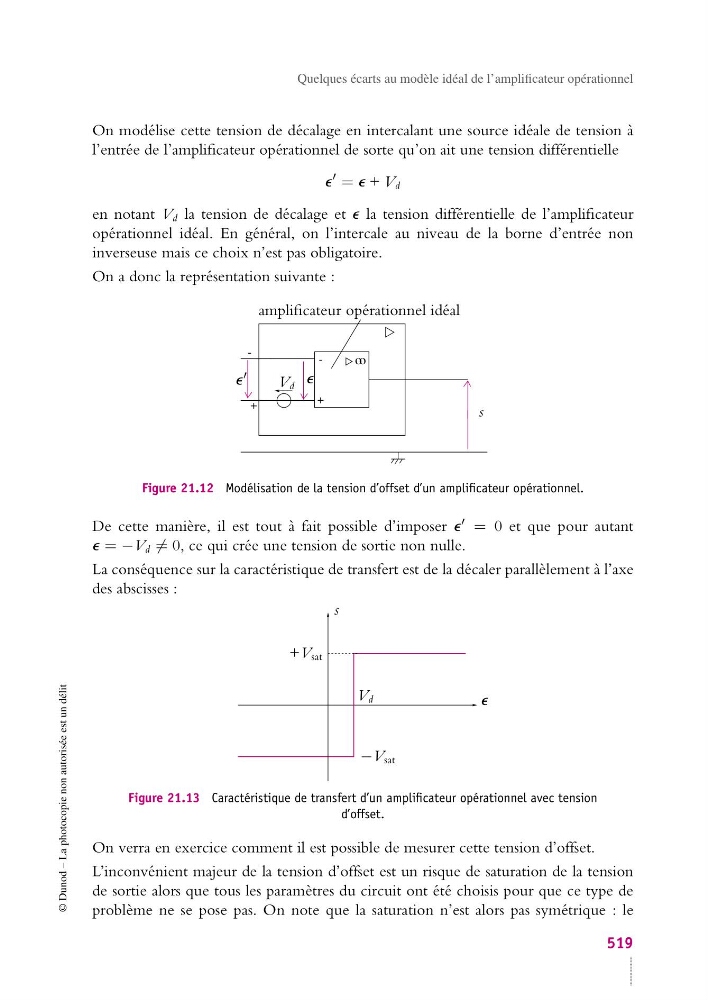

Quelques écarts au modèle idéal de l’amplificateur opérationnel
On modélise cette tension de décalage en intercalant une source idéale de tension à
l’entrée de l’amplificateur opérationnel de sorte qu’on ait une tension différentielle
e
= e + V d
en notant V d la tension de décalage et e la tension différentielle de l’amplificateur
opérationnel idéal. En général, on l’intercale au niveau de la borne d’entrée non
inverseuse mais ce choix n’est pas obligatoire.
On a donc la représentation suivante :
-
+
-
+
oo
amplificateur opérationnel idéal
e
e
V d
s
Figure 21.12 Modélisation de la tension d’offset d’un amplificateur opérationnel.
De cette manière, il est tout à fait possible d’imposer e = 0 et que pour autant
e = −V d = 0, ce qui crée une tension de sortie non nulle.
La conséquence sur la caractéristique de transfert est de la décaler parallèlement à l’axe
des abscisses :
+V sat
−V sat
s
e
V d
Figure 21.13 Caractéristique de transfert d’un amplificateur opérationnel avec tension
d’offset.
On verra en exercice comment il est possible de mesurer cette tension d’offset.
L’inconvénient majeur de la tension d’offset est un risque de saturation de la tension
de sortie alors que tous les paramètres du circuit ont été choisis pour que ce type de
problème ne se pose pas. On note que la saturation n’est alors pas symétrique : le
