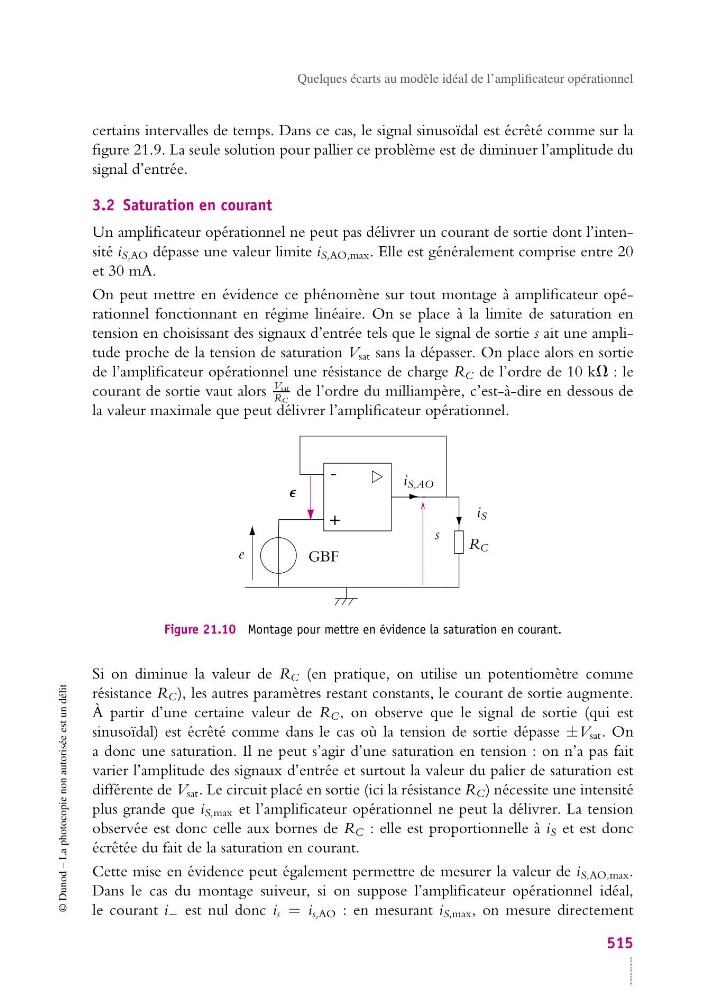

Quelques écarts au modèle idéal de l’amplificateur opérationnel
certains intervalles de temps. Dans ce cas, le signal sinusoïdal est écrêté comme sur la
figure 21.9. La seule solution pour pallier ce problème est de diminuer l’amplitude du
signal d’entrée.
3.2 Saturation en courant
Un amplificateur opérationnel ne peut pas délivrer un courant de sortie dont l’intensité i S,AO dépasse une valeur limite i S,AO,max . Elle est généralement comprise entre 20
et 30 mA.
On peut mettre en évidence ce phénomène sur tout montage à amplificateur opérationnel fonctionnant en régime linéaire. On se place à la limite de saturation en
tension en choisissant des signaux d’entrée tels que le signal de sortie s ait une amplitude proche de la tension de saturation V sat sans la dépasser. On place alors en sortie
de l’amplificateur opérationnel une résistance de charge R C de l’ordre de 10 kV : le
courant de sortie vaut alors
Vsat
RC de l’ordre du milliampère, c’est-à-dire en dessous de
la valeur maximale que peut délivrer l’amplificateur opérationnel.
+
-
s
e
R C
i S
i S,AO
e
GBF
Figure 21.10 Montage pour mettre en évidence la saturation en courant.
Si on diminue la valeur de R C (en pratique, on utilise un potentiomètre comme
résistance R C ), les autres paramètres restant constants, le courant de sortie augmente.
À partir d’une certaine valeur de R C , on observe que le signal de sortie (qui est
sinusoïdal) est écrêté comme dans le cas où la tension de sortie dépasse ±V sat . On
a donc une saturation. Il ne peut s’agir d’une saturation en tension : on n’a pas fait
varier l’amplitude des signaux d’entrée et surtout la valeur du palier de saturation est
différente de V sat . Le circuit placé en sortie (ici la résistance R C ) nécessite une intensité
plus grande que i S,max et l’amplificateur opérationnel ne peut la délivrer. La tension
observée est donc celle aux bornes de R C : elle est proportionnelle à i S et est donc
écrêtée du fait de la saturation en courant.
Cette mise en évidence peut également permettre de mesurer la valeur de i S,AO,max .
Dans le cas du montage suiveur, si on suppose l’amplificateur opérationnel idéal,
le courant i − est nul donc i s = i s,AO : en mesurant i S,max , on mesure directement
515
Quelques écarts au modèle idéal de l’amplificateur opérationnel
certains intervalles de temps. Dans ce cas, le signal sinusoïdal est écrêté comme sur la
figure 21.9. La seule solution pour pallier ce problème est de diminuer l’amplitude du
signal d’entrée.
3.2 Saturation en courant
Un amplificateur opérationnel ne peut pas délivrer un courant de sortie dont l’intensité i S,AO dépasse une valeur limite i S,AO,max . Elle est généralement comprise entre 20
et 30 mA.
On peut mettre en évidence ce phénomène sur tout montage à amplificateur opérationnel fonctionnant en régime linéaire. On se place à la limite de saturation en
tension en choisissant des signaux d’entrée tels que le signal de sortie s ait une amplitude proche de la tension de saturation V sat sans la dépasser. On place alors en sortie
de l’amplificateur opérationnel une résistance de charge R C de l’ordre de 10 kV : le
courant de sortie vaut alors
Vsat
RC de l’ordre du milliampère, c’est-à-dire en dessous de
la valeur maximale que peut délivrer l’amplificateur opérationnel.
+
-
s
e
R C
i S
i S,AO
e
GBF
Figure 21.10 Montage pour mettre en évidence la saturation en courant.
Si on diminue la valeur de R C (en pratique, on utilise un potentiomètre comme
résistance R C ), les autres paramètres restant constants, le courant de sortie augmente.
À partir d’une certaine valeur de R C , on observe que le signal de sortie (qui est
sinusoïdal) est écrêté comme dans le cas où la tension de sortie dépasse ±V sat . On
a donc une saturation. Il ne peut s’agir d’une saturation en tension : on n’a pas fait
varier l’amplitude des signaux d’entrée et surtout la valeur du palier de saturation est
différente de V sat . Le circuit placé en sortie (ici la résistance R C ) nécessite une intensité
plus grande que i S,max et l’amplificateur opérationnel ne peut la délivrer. La tension
observée est donc celle aux bornes de R C : elle est proportionnelle à i S et est donc
écrêtée du fait de la saturation en courant.
Cette mise en évidence peut également permettre de mesurer la valeur de i S,AO,max .
Dans le cas du montage suiveur, si on suppose l’amplificateur opérationnel idéal,
le courant i − est nul donc i s = i s,AO : en mesurant i S,max , on mesure directement
515
