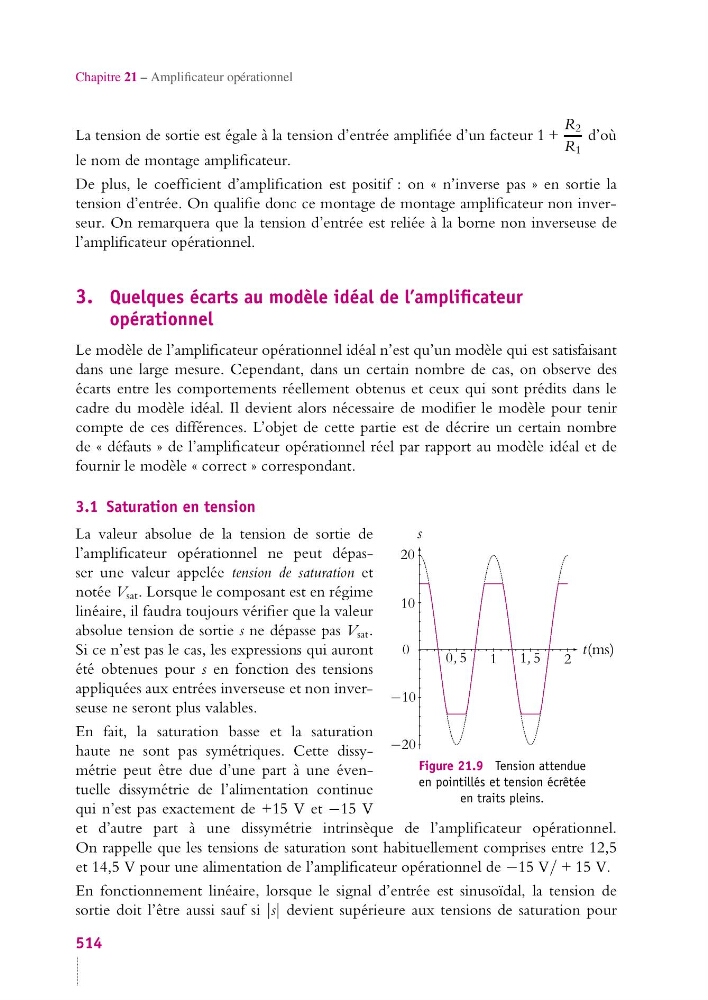

Chapitre 21 – Amplificateur opérationnel
La tension de sortie est égale à la tension d’entrée amplifiée d’un facteur 1 +
R 2
R 1
d’où
le nom de montage amplificateur.
De plus, le coefficient d’amplification est positif : on « n’inverse pas » en sortie la
tension d’entrée. On qualifie donc ce montage de montage amplificateur non inverseur. On remarquera que la tension d’entrée est reliée à la borne non inverseuse de
l’amplificateur opérationnel.
3. Quelques écarts au modèle idéal de l’amplificateur
opérationnel
Le modèle de l’amplificateur opérationnel idéal n’est qu’un modèle qui est satisfaisant
dans une large mesure. Cependant, dans un certain nombre de cas, on observe des
écarts entre les comportements réellement obtenus et ceux qui sont prédits dans le
cadre du modèle idéal. Il devient alors nécessaire de modifier le modèle pour tenir
compte de ces différences. L’objet de cette partie est de décrire un certain nombre
de « défauts » de l’amplificateur opérationnel réel par rapport au modèle idéal et de
fournir le modèle « correct » correspondant.
3.1 Saturation en tension
1
1, 5
2
0, 5
−10
−20
10
20
0
t(ms)
s
Figure 21.9 Tension attendue
en pointillés et tension écrêtée
en traits pleins.
La valeur absolue de la tension de sortie de
l’amplificateur opérationnel ne peut dépasser une valeur appelée tension de saturation et
notée V sat . Lorsque le composant est en régime
linéaire, il faudra toujours vérifier que la valeur
absolue tension de sortie s ne dépasse pas V sat .
Si ce n’est pas le cas, les expressions qui auront
été obtenues pour s en fonction des tensions
appliquées aux entrées inverseuse et non inverseuse ne seront plus valables.
En fait, la saturation basse et la saturation
haute ne sont pas symétriques. Cette dissymétrie peut être due d’une part à une éventuelle dissymétrie de l’alimentation continue
qui n’est pas exactement de +15 V et −15 V
et d’autre part à une dissymétrie intrinsèque de l’amplificateur opérationnel.
On rappelle que les tensions de saturation sont habituellement comprises entre 12,5
et 14,5 V pour une alimentation de l’amplificateur opérationnel de −15 V/ + 15 V.
En fonctionnement linéaire, lorsque le signal d’entrée est sinusoïdal, la tension de
sortie doit l’être aussi sauf si |s| devient supérieure aux tensions de saturation pour
514
