Deux montages simples
On peut alors justifier le nom donné à ce montage : la tension de sortie est égale à la
tension à vide du générateur placé à l’entrée du montage, la sortie « suit » l’entrée.

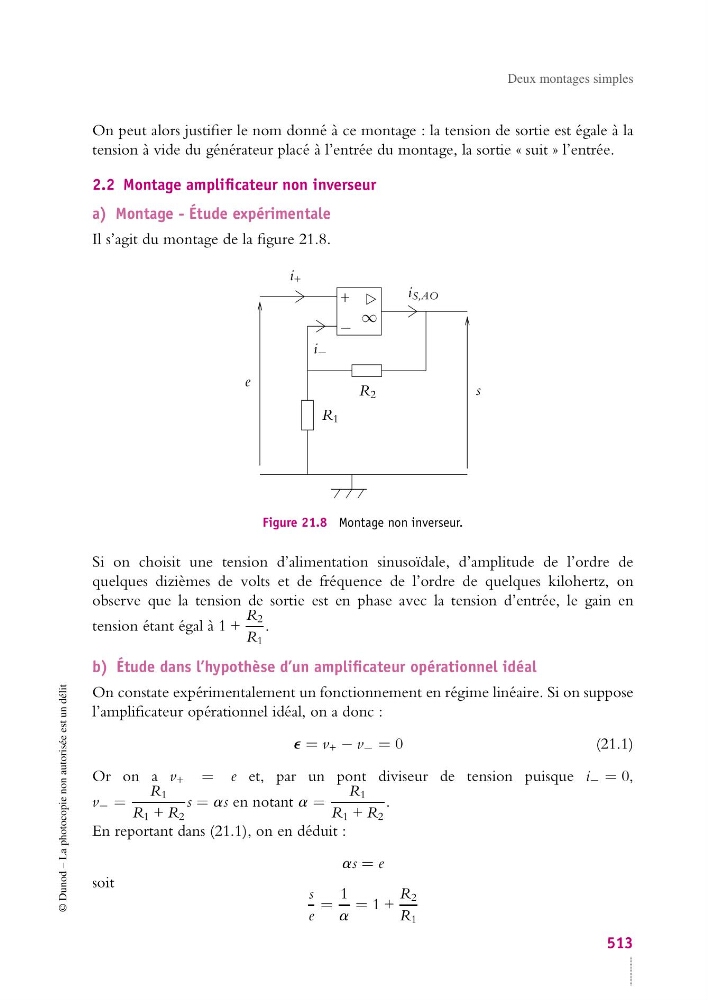

2.2 Montage amplificateur non inverseur
a) Montage - Étude expérimentale
Il s’agit du montage de la figure 21.8.
+
−
∞
e
i +
i −
s
R 1
R 2
i S,AO
Figure 21.8 Montage non inverseur.
Si on choisit une tension d’alimentation sinusoïdale, d’amplitude de l’ordre de
quelques dizièmes de volts et de fréquence de l’ordre de quelques kilohertz, on
observe que la tension de sortie est en phase avec la tension d’entrée, le gain en
tension étant égal à 1 +
R 2
R 1
.
b) Étude dans l’hypothèse d’un amplificateur opérationnel idéal
On constate expérimentalement un fonctionnement en régime linéaire. Si on suppose
l’amplificateur opérationnel idéal, on a donc :
e = v + − v − = 0
(21.1)
Or on a v + = e et, par un pont diviseur de tension puisque i − = 0,
v − =
R 1
R 1 + R 2
s = as en notant a =
R 1
R 1 + R 2
.
En reportant dans (21.1), on en déduit :
as = e
soit
s
e
=
1
a
= 1 +
R 2
R 1
