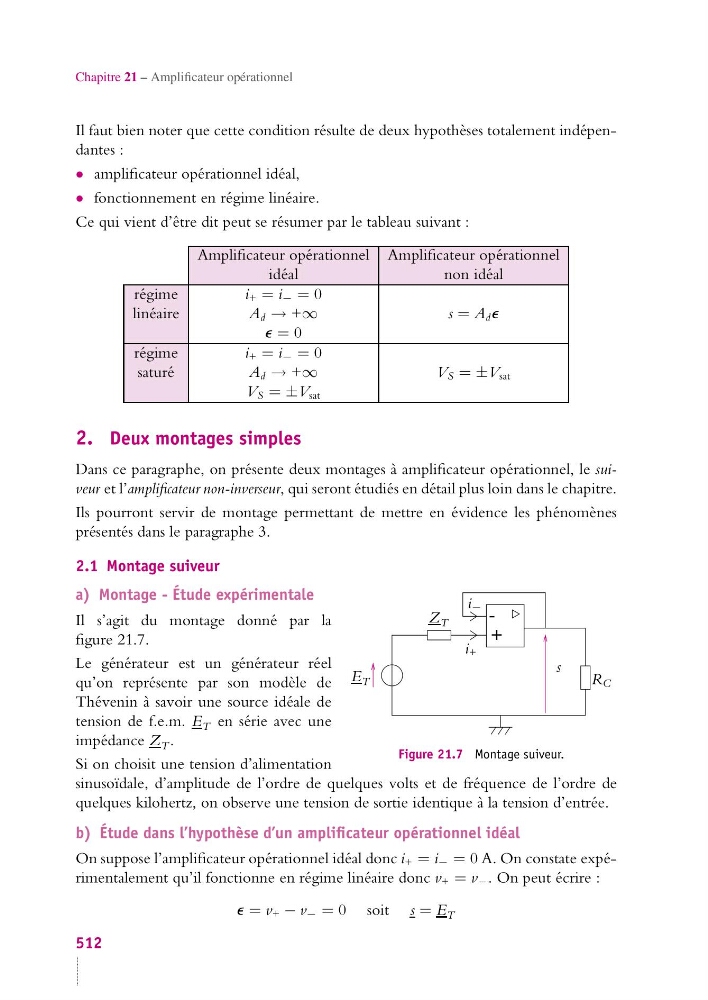

Chapitre 21 – Amplificateur opérationnel
Il faut bien noter que cette condition résulte de deux hypothèses totalement indépendantes :
• amplificateur opérationnel idéal,
• fonctionnement en régime linéaire.
Ce qui vient d’être dit peut se résumer par le tableau suivant :
Amplificateur opérationnel Amplificateur opérationnel
idéal
non idéal
régime
i + = i − = 0
linéaire
A d → +∞
s = A d e
e = 0
régime
i + = i − = 0
saturé
A d → +∞
V S = ±V sat
V S = ±V sat
2. Deux montages simples
Dans ce paragraphe, on présente deux montages à amplificateur opérationnel, le suiveur et l’amplificateur non-inverseur, qui seront étudiés en détail plus loin dans le chapitre.
Ils pourront servir de montage permettant de mettre en évidence les phénomènes
présentés dans le paragraphe 3.
2.1 Montage suiveur
a) Montage - Étude expérimentale
+
-
E T
Z T
R C
s
i −
i +
Figure 21.7 Montage suiveur.
Il s’agit du montage donné par la
figure 21.7.
Le générateur est un générateur réel
qu’on représente par son modèle de
Thévenin à savoir une source idéale de
tension de f.e.m. E T en série avec une
impédance Z T .
Si on choisit une tension d’alimentation
sinusoïdale, d’amplitude de l’ordre de quelques volts et de fréquence de l’ordre de
quelques kilohertz, on observe une tension de sortie identique à la tension d’entrée.
b) Étude dans l’hypothèse d’un amplificateur opérationnel idéal
On suppose l’amplificateur opérationnel idéal donc i + = i − = 0 A. On constate expérimentalement qu’il fonctionne en régime linéaire donc v + = v − . On peut écrire :
e = v + − v − = 0 soit s = E T
512
