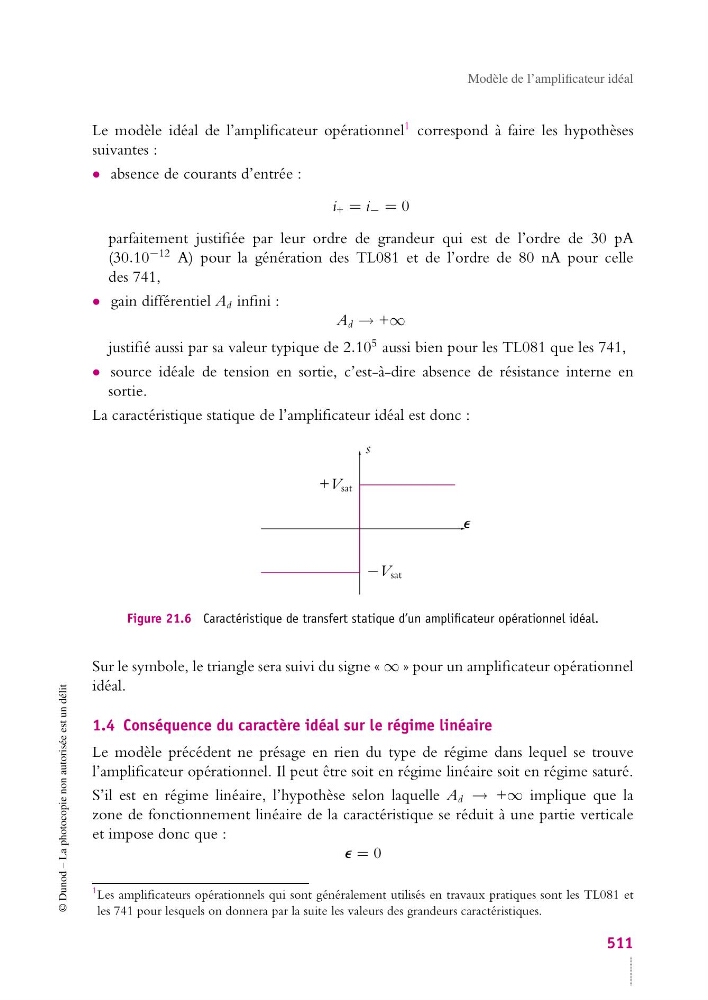

Modèle de l’amplificateur idéal
Le modèle idéal de l’amplificateur opérationnel
1 correspond à faire les hypothèses
suivantes :
• absence de courants d’entrée :
i + = i − = 0
parfaitement justifiée par leur ordre de grandeur qui est de l’ordre de 30 pA
(30.10 −12 A) pour la génération des TL081 et de l’ordre de 80 nA pour celle
des 741,
• gain différentiel A d infini :
A d → +∞
justifié aussi par sa valeur typique de 2.10
5 aussi bien pour les TL081 que les 741,
• source idéale de tension en sortie, c’est-à-dire absence de résistance interne en
sortie.
La caractéristique statique de l’amplificateur idéal est donc :
e
s
+V sat
−V sat
Figure 21.6 Caractéristique de transfert statique d’un amplificateur opérationnel idéal.
Sur le symbole, le triangle sera suivi du signe « ∞ » pour un amplificateur opérationnel
idéal.
1.4 Conséquence du caractère idéal sur le régime linéaire
Le modèle précédent ne présage en rien du type de régime dans lequel se trouve
l’amplificateur opérationnel. Il peut être soit en régime linéaire soit en régime saturé.
S’il est en régime linéaire, l’hypothèse selon laquelle A d → +∞ implique que la
zone de fonctionnement linéaire de la caractéristique se réduit à une partie verticale
et impose donc que :
e = 0
1 Les amplificateurs opérationnels qui sont généralement utilisés en travaux pratiques sont les TL081 et
les 741 pour lesquels on donnera par la suite les valeurs des grandeurs caractéristiques.
