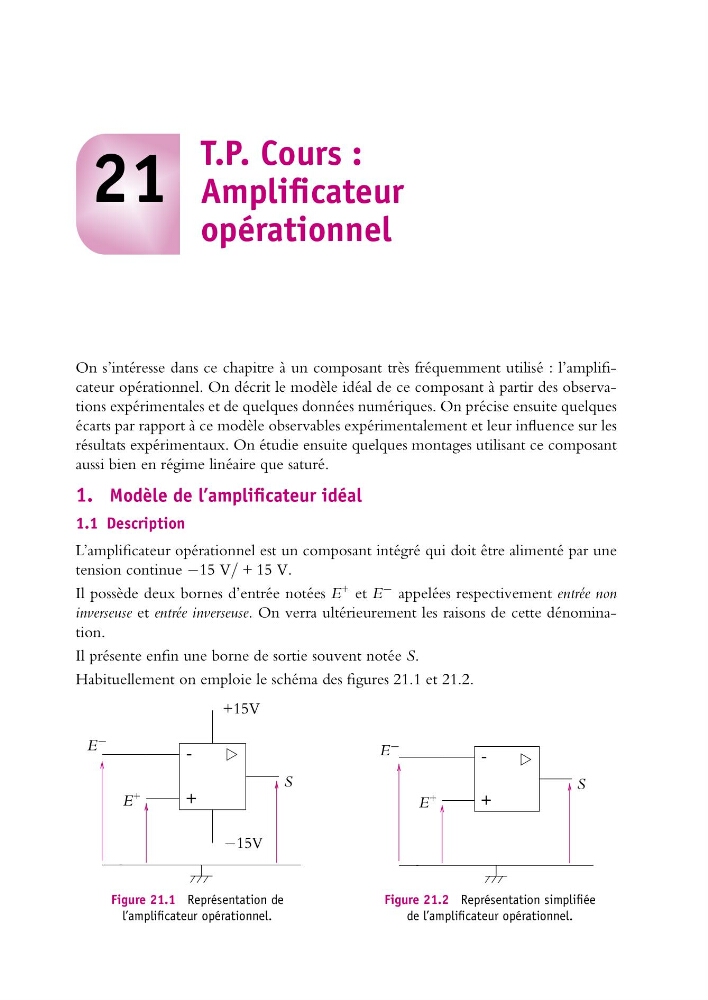

21
T.P. Cours :
Amplificateur
opérationnel
On s’intéresse dans ce chapitre à un composant très fréquemment utilisé : l’amplificateur opérationnel. On décrit le modèle idéal de ce composant à partir des observations expérimentales et de quelques données numériques. On précise ensuite quelques
écarts par rapport à ce modèle observables expérimentalement et leur influence sur les
résultats expérimentaux. On étudie ensuite quelques montages utilisant ce composant
aussi bien en régime linéaire que saturé.
1. Modèle de l’amplificateur idéal
1.1 Description
L’amplificateur opérationnel est un composant intégré qui doit être alimenté par une
tension continue −15 V/ + 15 V.
Il possède deux bornes d’entrée notées E
+ et E − appelées respectivement entrée non
inverseuse et entrée inverseuse. On verra ultérieurement les raisons de cette dénomination.
Il présente enfin une borne de sortie souvent notée S.
Habituellement on emploie le schéma des figures 21.1 et 21.2.
+
-
E −
E
+
+15V
−15V
S
Figure 21.1 Représentation de
l’amplificateur opérationnel.
+
-
E −
E
+
S
Figure 21.2 Représentation simplifiée
de l’amplificateur opérationnel.
