Modèle de l’amplificateur idéal
On notera que sur la figure 21.1, on a fait apparaître les fils de connexion de l’alimentation. Pour ne pas surcharger les schémas, on adoptera celui de la figure 21.2 où
l’alimentation n’apparaît pas. Il ne faudra cependant jamais oublier que, sans elle, le
composant n’a pas les propriétés qui vont être décrites par la suite.
1.2 Régimes de l’amplificateur opérationnel
a) Caractéristique de transfert statique (PCSI, PTSI)
On note e la différence de potentiel imposée entre les deux bornes d’entrée :
e = v + − v −
-
+
i −
i +
v −
v +
s
e
i

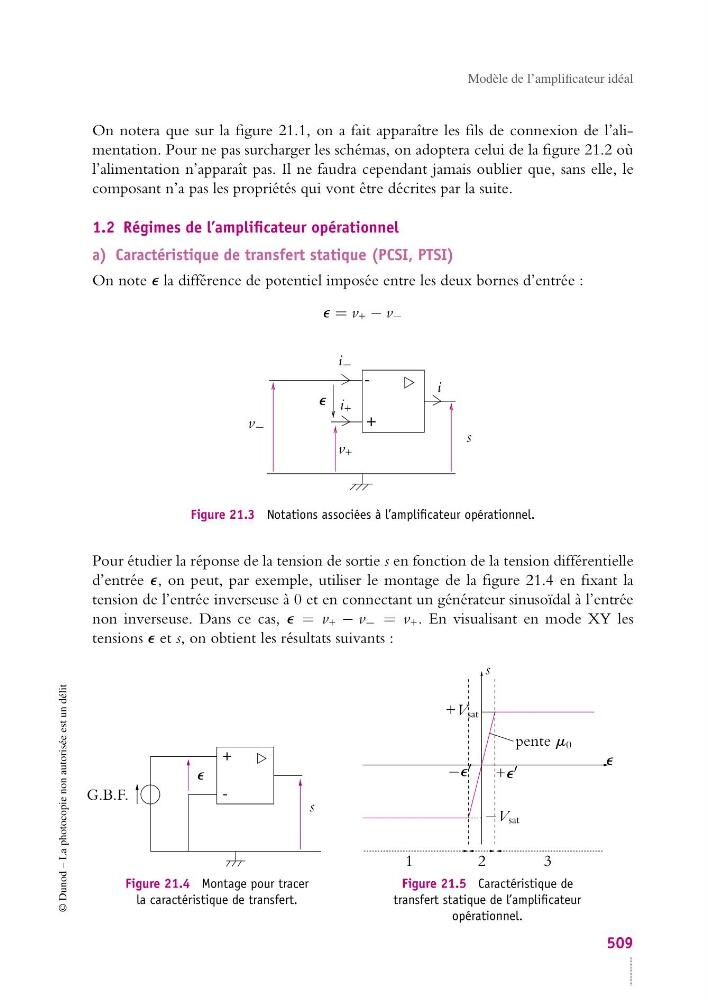

Figure 21.3 Notations associées à l’amplificateur opérationnel.
Pour étudier la réponse de la tension de sortie s en fonction de la tension différentielle
d’entrée e, on peut, par exemple, utiliser le montage de la figure 21.4 en fixant la
tension de l’entrée inverseuse à 0 et en connectant un générateur sinusoïdal à l’entrée
non inverseuse. Dans ce cas, e = v + − v − = v + . En visualisant en mode XY les
tensions e et s, on obtient les résultats suivants :
+
-
G.B.F.
s
e
Figure 21.4 Montage pour tracer
la caractéristique de transfert.
1
2
3
e
−e
+e
s
+V sat
−V sat
pente m 0
Figure 21.5 Caractéristique de
transfert statique de l’amplificateur
opérationnel.
