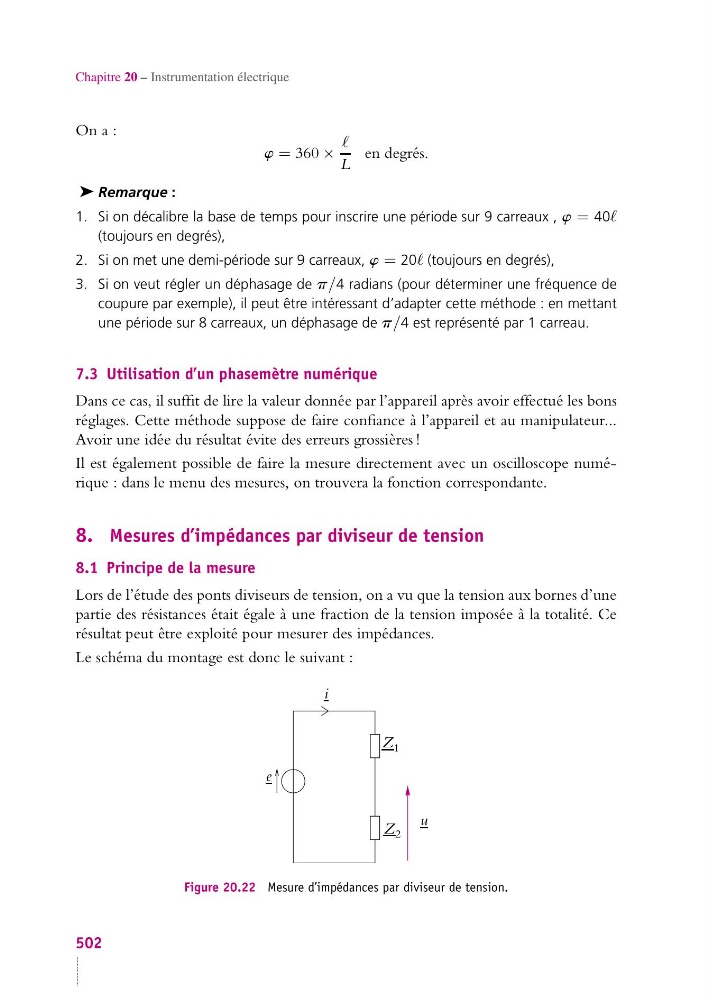

Chapitre 20 – Instrumentation électrique
On a :
w = 360 ×
L
en degrés.
➤ Remarque :
1. Si on décalibre la base de temps pour inscrire une période sur 9 carreaux , w = 40
(toujours en degrés),
2. Si on met une demi-période sur 9 carreaux, w = 20 (toujours en degrés),
3. Si on veut régler un déphasage de p/4 radians (pour déterminer une fréquence de
coupure par exemple), il peut être intéressant d’adapter cette méthode : en mettant
une période sur 8 carreaux, un déphasage de p/4 est représenté par 1 carreau.
7.3 Utilisation d’un phasemètre numérique
Dans ce cas, il suffit de lire la valeur donnée par l’appareil après avoir effectué les bons
réglages. Cette méthode suppose de faire confiance à l’appareil et au manipulateur...
Avoir une idée du résultat évite des erreurs grossières !
Il est également possible de faire la mesure directement avec un oscilloscope numérique : dans le menu des mesures, on trouvera la fonction correspondante.
8. Mesures d’impédances par diviseur de tension
8.1 Principe de la mesure
Lors de l’étude des ponts diviseurs de tension, on a vu que la tension aux bornes d’une
partie des résistances était égale à une fraction de la tension imposée à la totalité. Ce
résultat peut être exploité pour mesurer des impédances.
Le schéma du montage est donc le suivant :
i
e
Z 1
Z 2
u
Figure 20.22 Mesure d’impédances par diviseur de tension.
502
