Modèles réels des dipôles linéaires passifs
fréquences réduite. Dans ce cas, il est souvent suffisant de connaître le comportement de la bobine dans la bande de fréquences concernée. On adopte alors l’un des
modèles suivants :
L 0
R
L
R

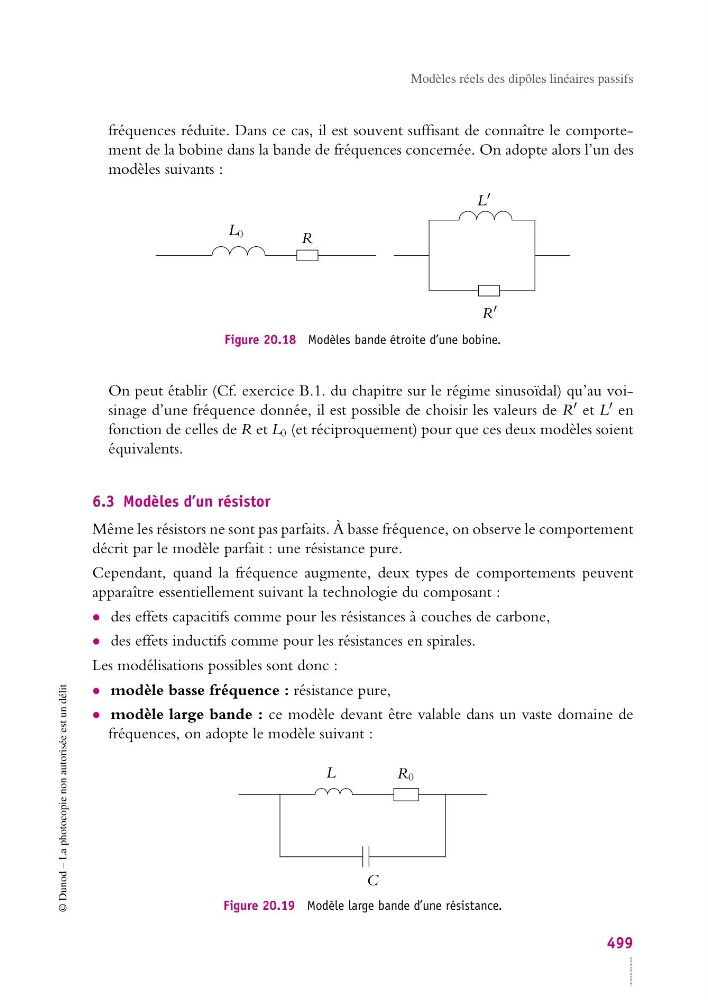

Figure 20.18 Modèles bande étroite d’une bobine.
On peut établir (Cf. exercice B.1. du chapitre sur le régime sinusoïdal) qu’au voisinage d’une fréquence donnée, il est possible de choisir les valeurs de R et L en
fonction de celles de R et L 0 (et réciproquement) pour que ces deux modèles soient
équivalents.
6.3 Modèles d’un résistor
Même les résistors ne sont pas parfaits. À basse fréquence, on observe le comportement
décrit par le modèle parfait : une résistance pure.
Cependant, quand la fréquence augmente, deux types de comportements peuvent
apparaître essentiellement suivant la technologie du composant :
• des effets capacitifs comme pour les résistances à couches de carbone,
• des effets inductifs comme pour les résistances en spirales.
Les modélisations possibles sont donc :
• modèle basse fréquence : résistance pure,
• modèle large bande : ce modèle devant être valable dans un vaste domaine de
fréquences, on adopte le modèle suivant :
L
R 0
C
Figure 20.19 Modèle large bande d’une résistance.
499
